KWALIFIKACJA BUD14 - CZERWIEC 2017



PYTANIE NR 10.
Korzystając z danych zawartych w tabeli, określ maksymalną rozpiętość swobodnie podpartego stropu Akermana wykonanego z pustaków o wysokości 180 mm z płytą nadbetonu o grubości 40 mm.

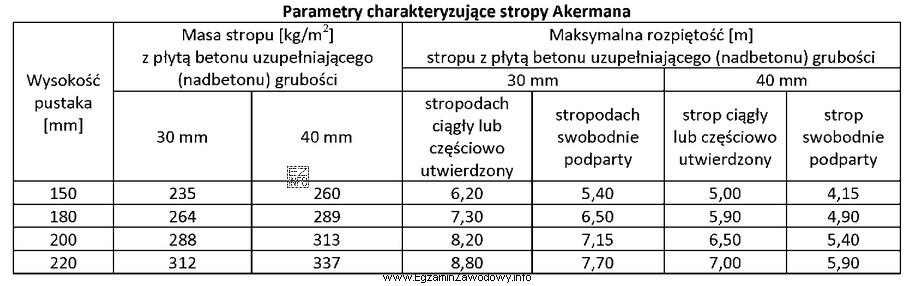

Ilustracja przedstawia tabelę z parametrami charakterystycznymi stropów Akermana, które są istotne w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalną rozpiętość stropu Akermana wyznacza się przez odczyt z tabeli dla wskazanego wariantu: pustaki o wysokości 180 mm oraz płyta nadbetonu 40 mm, przy założeniu stropu swobodnie podpartego.
Dla tej konfiguracji tabela podaje wartość 4,90 m jako rozpiętość maksymalną.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest poprawne dobranie wariantu w tabeli do opisu w pytaniu. Pytanie wskazuje jednoznacznie konfigurację: strop Akermana, pustaki o wysokości 180 mm oraz nadbeton 40 mm, a także schemat pracy: swobodnie podparty. "Maksymalna rozpiętość" to wartość graniczna, której nie należy przekraczać dla danego zestawienia parametrów ujętych w tabeli.

Poprawna odpowiedź "4,90 m" wynika z odczytu z tabeli dokładnie dla kombinacji: 180 mm + 40 mm. W praktyce na egzaminie najczęstszą trudnością nie jest wykonywanie obliczeń, lecz czytanie tabel: wyszukanie właściwego wiersza (wysokość pustaka) i właściwej kolumny (grubość nadbetonu lub wariant konstrukcyjny), a następnie przepisanie wartości z zachowaniem jednostek.

  • Odpowiedź "5,90 m" jest typowym wynikiem odczytu z innego wariantu (np. innej wysokości elementów albo innej grubości nadbetonu) lub błędu przesunięcia o kolumnę/wiersz.
  • Odpowiedź "6,50 m" może wynikać z mylenia tabel dla różnych typów stropów gęstożebrowych albo z odczytu wartości przeznaczonej dla innego schematu pracy/założeń tabeli.
  • Odpowiedź "7,30 m" jest szczególnie ryzykowna, bo często odpowiada "większym" układom w tabelach (lub innym systemom), a wybór jej bywa skutkiem heurystyki, że "maksymalna" to po prostu największa liczba na liście.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź trzy elementy: (1) czy odczyt dotyczy stropu swobodnie podpartego, (2) czy nie pomylono wysokości pustaka (180 mm), (3) czy grubość nadbetonu to 40 mm, a nie wartość sąsiednia w tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest strop Akermana?
Strop Akermana to strop gęstożebrowy, w którym pustaki pełnią funkcję wypełnienia, a nośność zapewniają żebra i warstwa nadbetonu. W praktyce dobór rozpiętości i wariantu wykonuje się na podstawie tabel lub dokumentacji systemowej, a nie "na oko".
Jak rozumieć pojęcie "rozpiętość swobodna" stropu?
Rozpiętość swobodna to odległość między podporami mierzona w świetle, czyli bez doliczania szerokości oparcia na ścianie lub belce. W zadaniach tabelarycznych trzeba upewnić się, że tabela dotyczy rozpiętości w świetle, bo pomyłka definicji daje inny wynik.
Dlaczego w pytaniu podano wysokość pustaka i grubość nadbetonu?
Te dwa parametry zmieniają sztywność i nośność stropu, więc wpływają na dopuszczalną (maksymalną) rozpiętość. W tabeli zwykle wybiera się wiersz dla wysokości pustaka oraz kolumnę dla grubości nadbetonu lub wariantu, aby odczytać właściwą wartość.
Jak odczytać maksymalną rozpiętość z tabeli na egzaminie?
Najpierw zidentyfikuj wariant z treści: strop Akermana, pustak 180 mm, nadbeton 40 mm, schemat swobodnie podparty. Następnie w tabeli znajdź odpowiadający wiersz i kolumnę, a na końcu przepisz wartość z jednostką (m). Unikaj przesunięcia o jedną kratkę.
Czy "maksymalna rozpiętość" oznacza największą liczbę w odpowiedziach?
Nie. "Maksymalna rozpiętość" oznacza wartość graniczną dla konkretnego wariantu z tabeli. Największa liczba wśród odpowiedzi może dotyczyć innego wariantu (np. innej wysokości pustaka). Na egzaminie zawsze wygrywa odczyt z właściwego miejsca tabeli.
Jakie błędy najczęściej popełnia się przy czytaniu tabel stropowych?
Najczęstsze są: pomylenie wysokości pustaka (np. 180 mm z 200 mm), odczyt z sąsiedniej kolumny (inna grubość nadbetonu), oraz brak sprawdzenia założeń tabeli (np. schemat podparcia). Pomaga podkreślenie danych z treści i prowadzenie palcem po tabeli.
Kiedy strop jest "swobodnie podparty"?
Swobodnie podparty oznacza, że na podporach element może się obracać (w sensie modelu statycznego), a momenty na podporach nie są przenoszone jak w utwierdzeniu. W praktyce to typowe założenie dla stropów opartych na ścianach lub belkach bez sztywnego zamocowania.
Dlaczego dodaje się nadbeton w stropie Akermana?
Nadbeton współpracuje z żebrami, zwiększa sztywność i poprawia rozkład obciążeń, a także umożliwia właściwe zespolenie elementów. Z tego powodu jego grubość jest parametrem tabelarycznym: zmiana np. z 40 mm na inną wartość może zmienić dopuszczalną rozpiętość.
Czy do takiego zadania trzeba wykonywać obliczenia?
Zwykle nie są to pełne obliczenia statyczne. "Korzystając z danych zawartych w tabeli" oznacza przede wszystkim poprawny dobór wariantu i odczyt wartości. Minimalne "obliczenie" może polegać co najwyżej na interpretacji jednostek lub sprawdzeniu, czy wynik pasuje do opisu.
Jak przygotować się do zadań o stropach gęstożebrowych na BUD.1?
Ćwicz czytanie dokumentacji: tabele, rysunki przekrojów, opisy wariantów. Ucz się pojęć: rozpiętość, podparcie, nadbeton, żebra, oparcie. Rozwiązuj zadania na czas, bo najwięcej punktów traci się przez pośpiech i przesunięcie w tabeli, a nie brak wiedzy.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu — Część 1-1: Reguły ogólne i reguły dla budynków (źródło ogólne dla elementów żelbetowych; brak bezpośrednich tabel Akermana)

Materiały:

  • Podręczniki i skrypty z technologii robót betoniarskich i zbrojarskich (dział: stropy gęstożebrowe)
  • Instrukcje/katalogi producentów systemów stropowych (tabele rozpiętości i obciążeń)
  • Rysunki i opisy techniczne typowych stropów gęstożebrowych omawiane na zajęciach zawodowych
