W przekładni głównej luz na wałku atakującym reguluje się najczęściej przez zastosowanie podkładek regulacyjnych (dystansowych). Zadanie polega na tym, aby zlikwidować luz wynoszący 0,25 mm, czyli dobrać takie podkładki, które po montażu "zabiorą" dokładnie tę wartość.

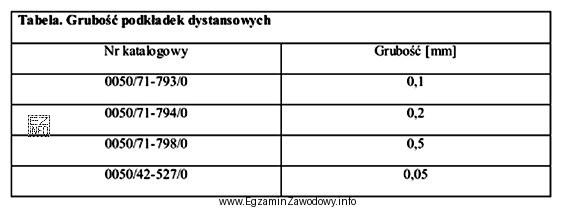

Kluczowe jest poprawne użycie tabeli doboru:
- najpierw identyfikuje się w tabeli wiersz/kolumnę odpowiadającą luzowi 0,25 mm (lub przedziałowi, w którym ta wartość się znajduje),
- następnie odczytuje się numery katalogowe podkładek przypisane do tej wartości,
- jeżeli tabela przewiduje komplet (np. dwie podkładki), należy wybrać dokładnie tę parę, a nie pojedynczy element.
Odpowiedź "0050/42-527/0 oraz 0050/71-794/0" jest poprawna, ponieważ odpowiada wskazaniom tabeli dla kompensacji 0,25 mm.
Pozostałe propozycje są błędne typowo z jednego z powodów:
- zawierają numer katalogowy podkładki przypisanej w tabeli do innej grubości (np. mniejszej lub większej),
- mieszają elementy z różnych zestawów, przez co suma grubości nie odpowiada 0,25 mm,
- wybierają bardzo podobny numer (różniący się końcówką), co jest częstą pułapką przy pracy z katalogami.
W praktyce warsztatowej warto po doborze z tabeli dodatkowo wykonać kontrolny pomiar po montażu, ponieważ na wynik wpływają także tolerancje części i stan współpracujących elementów.
