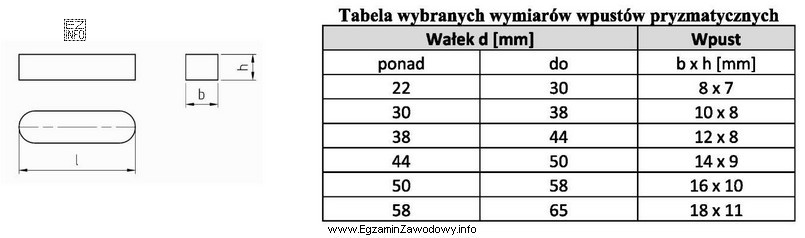

W połączeniach wpustowych (wał–piasta) podstawowy dobór wykonuje się na podstawie średnicy wałka. Z dokumentacji (tabela/norma elementów znormalizowanych) odczytuje się zalecany przekrój poprzeczny wpustu, czyli parę wymiarów b × h (szerokość × wysokość). Dopiero później, zależnie od długości piasty i przenoszonego momentu, dobiera się długość wpustu oraz sprawdza warunki wytrzymałościowe.
Dla wałka o średnicy Ø38 mm dokumentacja doboru wpustów przypisuje przekrój 10 × 8. To jest odpowiedź zgodna z typowym typoszeregiem stosowanym w praktyce konstrukcyjno-montażowej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 8 × 7 – to przekrój przewidziany dla mniejszych średnic wałków; zastosowanie go dla Ø38 mm oznaczałoby zbyt mały przekrój i inne wymagane wymiary rowków.
- 12 × 8 – to inny przekrój, spotykany dla większych średnic niż Ø38 mm lub w innym przedziale doboru; wybór tej opcji zwykle wynika z mylenia zakresów w tabeli.
- 18 × 11 – to przekrój dla znacznie większych wałów; byłby nieadekwatny, a wykonanie rowków wymagałoby innych narzędzi i mogłoby osłabić wał w sposób nieuzasadniony.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytujesz b × h z wiersza odpowiadającego średnicy d (tu: 38 mm), a nie z sąsiedniego zakresu. Najczęstszy błąd to "przesunięcie o jeden wiersz" w tabeli lub pomylenie szerokości z wysokością.
