Korzystając z informacji zamieszczonych w tabeli, dobierz średnicę pręta do wykonania gwintu M12.

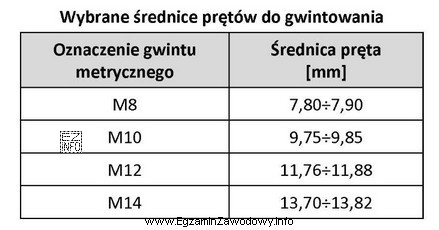

Ilustracja przedstawia tabelę z wybranymi średnicami prętów do gwintowania, co jest istotne w kontekście egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Średnicę pręta do wykonania gwintu zewnętrznego dobiera się z tabel technologicznych: zwykle jest ona nieco mniejsza od średnicy nominalnej, aby po nacięciu uzyskać poprawny zarys i tolerancję gwintu. Dla M12, zgodnie z podaną tabelą, właściwa jest wartość Ø11,81 mm.

Pełne wyjaśnienie:

Wykonując gwint zewnętrzny (np. narzynką) nie zawsze startuje się z pręta o średnicy równej średnicy nominalnej gwintu. W praktyce średnicę półfabrykatu dobiera się tak, aby po nacięciu gwintu uzyskać wymagany zarys oraz mieścić się w założonej tolerancji. Dlatego w tablicach warsztatowych podaje się zalecaną średnicę pręta dla danego gwintu (tu: M12).

W tym zadaniu kluczowa jest umiejętność odczytu danych z tabeli dołączonej do pytania. Dla gwintu M12 w tabeli wskazano średnicę pręta Ø11,81 mm, więc taka odpowiedź jest poprawna.

  • Odpowiedź "Ø11,81 mm" jest właściwa, ponieważ odpowiada wartości zalecanej w tabeli dla M12 (dobór średnicy półfabrykatu pod gwint zewnętrzny).
  • Odpowiedź "Ø11,70 mm" może wyglądać wiarygodnie, ale jest inną wartością; w zadaniu należy kierować się dokładnie danymi z tabeli, bo różnice setnych milimetra mogą wynikać z innej tolerancji lub innego sposobu wykonania.
  • Odpowiedź "Ø9,75 mm" jest zbyt mała dla M12 i sugeruje pomylenie pojęć (np. skojarzenie z innym zabiegiem technologicznym lub innym rozmiarem gwintu).
  • Odpowiedź "Ø7,82 mm" jest zdecydowanie nieadekwatna dla gwintu M12; taki wybór zwykle wynika z odczytu z niewłaściwego wiersza tabeli albo z pomylenia średnic dla zupełnie innego gwintu.

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy tabela dotyczy gwintu zewnętrznego (średnica pręta) czy wewnętrznego (średnica pod wiertło). To najczęstsze źródło pomyłek w zadaniach tego typu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza oznaczenie gwintu M12 w praktyce warsztatowej?
M12 oznacza gwint metryczny, w którym 12 to średnica nominalna w milimetrach. W praktyce nie znaczy to jednak, że pręt przed gwintowaniem musi mieć dokładnie 12,00 mm, bo dobór średnicy półfabrykatu zależy od tolerancji i zaleceń tabel.
Jak dobrać średnicę pręta do gwintu zewnętrznego, gdy masz tabelę?
Najpierw odnajdź w tabeli wiersz dla danego gwintu (np. M12), a następnie odczytaj pole opisane jako "średnica pręta" lub podobnie. Wartość z tabeli traktuj jako wiążącą dla tego zadania, nawet jeśli różni się od średnicy nominalnej.
Dlaczego średnica pręta pod gwint M12 bywa mniejsza niż 12 mm?
Bo podczas nacinania gwintu materiał jest kształtowany w zwoje i wierzchołki. Zbyt duża średnica początkowa może spowodować "przewymiarowanie" gwintu, większe opory skrawania i problemy z pasowaniem. Dlatego stosuje się wartości zalecane z tablic technologicznych.
Jakie są najczęstsze błędy przy doborze średnicy pręta do gwintu M12?
Najczęściej myli się: (1) średnicę pręta pod gwint zewnętrzny ze średnicą pod wiertło dla gwintu wewnętrznego, (2) wartości z różnych kolumn tabeli (np. inna tolerancja), (3) gwinty o podobnych oznaczeniach (np. M10 vs M12).
Czy do gwintu wewnętrznego M12 dobiera się taką samą średnicę jak do pręta?
Nie. Dla gwintu wewnętrznego dobiera się średnicę otworu (pod wiertło), a dla gwintu zewnętrznego dobiera się średnicę pręta. To dwa różne procesy i dwie różne wartości, zwykle podawane osobno w tablicach.
Jak rozpoznać w zadaniu, że chodzi o gwint zewnętrzny?
Sformułowanie "dobierz średnicę pręta do wykonania gwintu" standardowo odnosi się do gwintu zewnętrznego (na pręcie). Gdy chodzi o gwint wewnętrzny, częściej pojawia się "średnica otworu", "dobór wiertła" lub "otwór pod gwint".
Kiedy w praktyce używa się narzynki do gwintu M12?
Narzynkę stosuje się zwykle w pracach warsztatowych i montażowych: do wykonania gwintu na końcu pręta, śruby, trzpienia lub elementu naprawczego. Kluczowe jest dobre przygotowanie średnicy pręta i prostopadłe rozpoczęcie nacinania.
Jak sprawdzić, czy wykonany gwint M12 jest poprawny po nacięciu?
Najczęściej stosuje się sprawdzenie nakrętką wzorcową lub odpowiednim sprawdzianem/kalibrem do gwintów. Dodatkowo ocenia się wzrokowo zarys i jakość powierzchni oraz to, czy gwint nie ma zadziorów. Problemem bywa zła średnica pręta przed gwintowaniem.
Czy skok gwintu M12 ma znaczenie przy doborze średnicy pręta?
Tak, bo tablice mogą rozróżniać wykonanie dla różnych skoków (np. skok zwykły i drobnozwojny), a także różne tolerancje. Jeśli tabela ma kilka wariantów dla M12, trzeba wybrać właściwy wariant zgodny z opisem w tabeli lub w poleceniu.
Jak przygotować się do zadań z tabelami gwintów na egzaminie MEC.3?
Ćwicz szybkie wyszukiwanie w tablicach: rozmiar gwintu, kolumna "średnica pręta" vs "średnica otworu", oraz rozpoznawanie, czy zadanie dotyczy gwintu zewnętrznego czy wewnętrznego. Na egzaminie liczy się uważny odczyt, bo różnice są często setne milimetra.
