W zadaniach o masę zbrojenia poprzecznego (strzemion) kluczowe są dwa odczyty z rysunku: (1) ile strzemion występuje w belce oraz (2) jaka jest długość jednego strzemienia wynikająca z geometrii przekroju i sposobu zakończenia pręta.

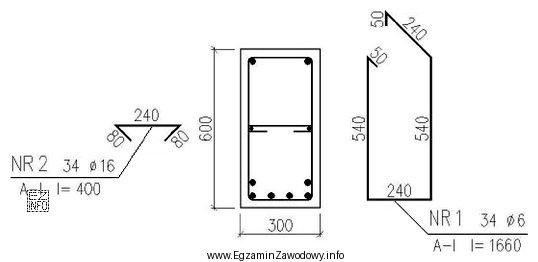

Krok 1: ustalenie liczby strzemion. Z rysunku zbrojenia belki zwykle wynika rozstaw strzemion w kolejnych strefach (np. przy podporach i w przęśle) albo podana jest liczba sztuk. Najczęstsza pomyłka to policzenie tylko jednej strefy lub przyjęcie jednego rozstawu dla całej długości belki.
Krok 2: długość jednego strzemienia. Długość wynika z obwodu "trasy" pręta: sumy odcinków prostych wzdłuż boków oraz dodatków wynikających z haków/odgięć, jeśli są narysowane i zwymiarowane. Jeżeli rysunek podaje wymiary po osi pręta lub w świetle, trzeba konsekwentnie stosować to, co wynika z dokumentacji.
Krok 3: łączna długość pręta Ø6. Gdy znasz liczbę sztuk n oraz długość jednego strzemienia l, liczysz całkowitą długość: L = n · l. To etap, w którym drobny błąd (np. 1–2 cm) mnoży się przez wiele sztuk i daje istotną różnicę w masie.
Krok 4: przeliczenie na masę. W treści podano masę jednostkową 1 m pręta Ø6 równą 0,222 kg. Stosuje się więc zależność: m = L · 0,222 kg/m. Odpowiedź 12,53 kg oznacza, że z rysunku wynika taka łączna długość strzemion, dla której po przemnożeniu przez 0,222 kg/m otrzymujemy właśnie tę masę.
Dlaczego pozostałe wyniki są błędne?
- 13,60 kg jest typowe dla sytuacji, gdy zawyżono długość jednego strzemienia (np. doliczono haki podwójnie) albo przyjęto zbyt dużą liczbę sztuk w jednej ze stref.
- 21,46 kg sugeruje poważniejsze przeszacowanie, np. zastosowanie jednego, gęstszego rozstawu strzemion dla całej belki lub pomylenie długości w przeliczeniu (błąd w obwodzie strzemienia).
- 33,99 kg zwykle wskazuje na pomnożenie przez niewłaściwą liczbę (np. potraktowanie liczby strzemion na jednej stronie jako liczby w całym elemencie) albo na błąd jednostek/założeń z rysunku.
Wskazówka egzaminacyjna: po obliczeniu wykonaj kontrolę rzędu wielkości: masa Ø6 to 0,222 kg na metr, więc wynik 12,53 kg odpowiada dziesiątkom metrów pręta, co jest realistyczne dla wielu strzemion w belce.
