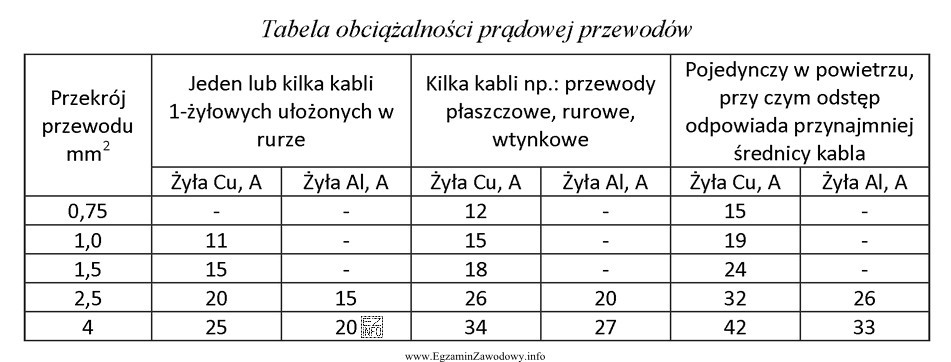

W doborze przewodu do obwodu chronionego wyłącznikiem instalacyjnym kluczowa jest zasada, że przewód nie może być przeciążany. W praktyce oznacza to porównanie prądu znamionowego zabezpieczenia (tu: 20 A) z obciążalnością prądową długotrwałą przewodu odczytaną z tabel dla danego sposobu ułożenia (tu: instalacja wtynkowa) oraz dla danego materiału żył (miedź).
Odpowiedź "YDY 5x2,5 mm2" jest właściwa, ponieważ w typowych zestawieniach obciążalności dla przewodów miedzianych układanych w tynku przekrój 2,5 mm² ma obciążalność pozwalającą na współpracę z zabezpieczeniem 20 A, przy zachowaniu wymogu doboru najmniejszego przekroju spełniającego warunek.
- "YDY 5x1,5 mm2" jest nieprawidłowe, bo w wielu warunkach ułożenia w tynku obciążalność 1,5 mm² może okazać się niższa niż 20 A. Skutkiem byłoby ryzyko przegrzewania przewodu zanim zadziała zabezpieczenie.
- "YADY 5x4 mm2" i "YADY 5x6 mm2" nie spełniają polecenia doboru najmniejszego przekroju. Choć większy przekrój zwykle zwiększa zapas obciążalności, to nie jest to odpowiedź wymagana w tym typie zadania.
Na egzaminie warto pamiętać o trzech krokach: (1) odczytaj In zabezpieczenia (B20 → 20 A), (2) wybierz właściwą tabelę dla sposobu ułożenia i liczby żył obciążonych, (3) wskaż najmniejszy przekrój, dla którego obciążalność przewodu jest co najmniej równa prądowi zabezpieczenia. Jeżeli w zadaniu nie podano korekt (temperatura, grupowanie przewodów), przyjmuje się warunki standardowe tabel używanych w materiałach dydaktycznych.
