W modemie ADSL kluczowym elementem przetwarzania sygnału jest DSP (Digital Signal Processor), czyli wyspecjalizowany procesor zoptymalizowany do szybkich operacji na sygnałach cyfrowych. W typowej architekturze modemu DSP realizuje i koordynuje zadania wymagające intensywnych obliczeń, m.in. algorytmy modulacji, synchronizację oraz elementy korekcji błędów.

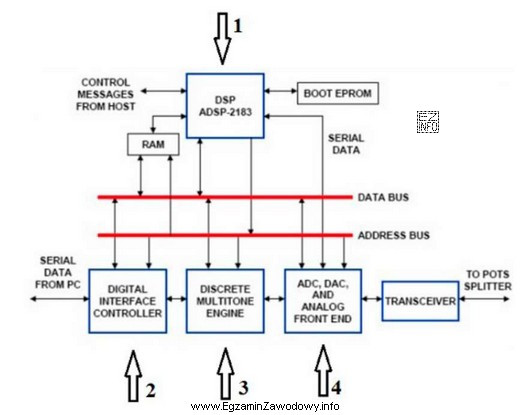

Na dołączonym schemacie blokowym procesor sygnałowy jest podpisany wprost jako "DSP ADSP-2183". Strzałka z cyfrą "1" wskazuje ten właśnie blok, dlatego odpowiedź "1" jest poprawna.
Dlaczego pozostałe odpowiedzi nie pasują?
- "2" wskazuje kontroler interfejsu cyfrowego (blok odpowiedzialny za komunikację z urządzeniem nadrzędnym/PC). To nie jest procesor sygnałowy, tylko logika interfejsowa.
- "3" wskazuje silnik DMT (blok związany z modulacją wielotonową). Jest to funkcjonalny moduł toru ADSL, ale działa pod nadzorem i w ramach architektury sterowanej przez DSP; sam w sobie nie jest opisany jako DSP.
- "4" wskazuje układy ADC/DAC i tor analogowy. Te elementy zajmują się konwersją sygnałów między domeną analogową i cyfrową oraz dopasowaniem toru, natomiast właściwe "liczenie" i przetwarzanie realizuje DSP.
W praktyce serwisowej i instalacyjnej umiejętność rozpoznania tych bloków pomaga rozumieć, dlaczego niektóre uszkodzenia (np. części DSP) skutkują brakiem zestawienia i synchronizacji łącza, a inne (np. tor analogowy) mogą powodować niestabilność lub pogorszenie parametrów transmisji.
