PYTANIE NR 23.

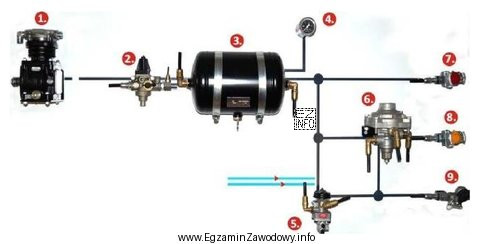

Którą cyfrą na schemacie instalacji pneumatycznej ciągnika oznaczony jest zawór hamowania przyczepy?
Ilustracja przedstawia schemat instalacji pneumatycznej ciągnika, który jest używany w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "6" jest prawidłowa, ponieważ na dołączonym schemacie instalacji pneumatycznej ciągnika zawór hamowania przyczepy (element sterujący doprowadzeniem powietrza do hamulców przyczepy) ma oznaczenie cyfrowe 6. Pozostałe numery odnoszą się do innych elementów układu.

Pełne wyjaśnienie:

W instalacji pneumatycznej ciągnika elementem kluczowym dla hamowania przyczepy jest zawór hamowania przyczepy. Jego zadaniem jest sterowanie ciśnieniem powietrza kierowanym do układu hamulcowego przyczepy (zwykle w zależności od wysterowania z hamulca zasadniczego ciągnika). Na schematach ideowych rozpoznaje się go nie po "samej nazwie", lecz po funkcji i połączeniach: powinien być powiązany z układem sterowania hamulcem ciągnika oraz z wyjściami prowadzącymi do złączy/obwodu przyczepy.

W tym zadaniu identyfikacja odbywa się przez odczyt oznaczenia cyfrowego przypisanego do elementu na schemacie. Na dołączonym rysunku zawór hamowania przyczepy ma numer 6, dlatego odpowiedź "6" jest poprawna.

Dlaczego pozostałe odpowiedzi są błędne? Numery "2", "7" i "9" na schemacie oznaczają inne podzespoły instalacji (np. elementy zasilania, zabezpieczenia, rozdziału lub przygotowania powietrza), które nie pełnią roli zaworu sterującego hamowaniem przyczepy. Typowy błąd polega na wybieraniu numeru elementu, który znajduje się "najbliżej" przewodów prowadzących do przyczepy, zamiast sprawdzenia, czy dany element rzeczywiście odpowiada za modulację/sterowanie ciśnienia w obwodzie hamulców przyczepy.

Wskazówka egzaminacyjna: gdy masz schemat z numeracją, zawsze śledź przebieg przewodów od źródła sprężonego powietrza i od elementu sterującego hamulcem (pedał/zawór nożny) do obwodu przyczepy. Zawór hamowania przyczepy będzie "po drodze" między sterowaniem a wyjściem do przyczepy i zwykle będzie miał jednoznaczne połączenia z tym obwodem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To element układu pneumatycznego, który steruje ciśnieniem powietrza doprowadzanym do hamulców przyczepy. W praktyce odpowiada za to, aby przyczepa hamowała we właściwym momencie i z odpowiednią intensywnością, zgodnie ze sterowaniem z ciągnika.
Najpewniej po połączeniach: powinien być związany z układem sterowania hamulcem ciągnika oraz z przewodami prowadzącymi do obwodu przyczepy (złącza). Nie wystarczy kierować się położeniem na rysunku — trzeba prześledzić przebieg przewodów.
Bo sprawdzana jest umiejętność czytania dokumentacji technicznej i schematów. W praktyce serwisowej elementy bywają numerowane w instrukcjach i katalogach części, a technik musi umieć wskazać właściwy podzespół bez domyślania się z opisu.
Typowe objawy to brak hamowania przyczepy, opóźniona reakcja na hamulec, zbyt słabe lub zbyt gwałtowne hamowanie albo niestabilne działanie. W diagnostyce istotne jest też sprawdzenie szczelności i poprawności ciśnień w obwodach.
Nie. Zawór nożny (sterowany pedałem) uruchamia hamowanie w ciągniku i generuje sygnał/sterowanie, a zawór hamowania przyczepy odpowiada za sterowanie ciśnieniem w obwodzie przyczepy. Na schemacie mogą być blisko siebie, co często myli zdających.
Najczęstsze to: wybór elementu "najbliżej" złączy przyczepy zamiast analizy połączeń, mylenie zaworów zabezpieczających z zaworami sterującymi oraz pomijanie kierunku zasilania (od sprężarki/zbiornika do odbiorników). Warto zawsze śledzić przewody.
Gdy jest przystosowany do współpracy z przyczepami wyposażonymi w hamulce pneumatyczne. Wówczas posiada m.in. źródło sprężonego powietrza, zbiorniki, osuszanie/filtrację oraz elementy sterujące i złącza do przyczepy.
W praktyce wykonuje się kontrolę szczelności połączeń, sprawdza reakcję na hamowanie i zwalnianie oraz obserwuje, czy nie ma opóźnień lub braku działania. Zawsze należy robić to w bezpiecznych warunkach, zgodnie z instrukcją maszyny i zasadami BHP.
Najczęściej w części schematu związanej ze złączami wyjściowymi (po stronie "odbiornika" poza ciągnikiem). Jednak układ może być rysowany różnie, więc ważniejsze od położenia jest odnalezienie wyjść do przyczepy i prześledzenie, jakie zawory są z nimi połączone.
Ćwicz na wielu schematach: zasilanie (sprężarka–zbiornik), przygotowanie powietrza, sterowanie hamulcem i wyjścia do przyczepy. Ucz się rozpoznawać elementy po funkcji i połączeniach, a nie po "pamiętanych numerach" z jednego rysunku.
