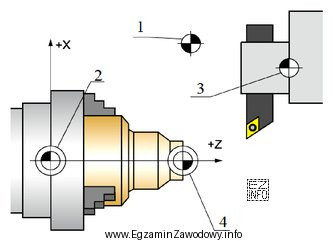

Pytanie dotyczy rozpoznania punktu zerowego tokarki na rysunku. W praktyce punkt zerowy jest kluczowym elementem bazowania: to od niego (bezpośrednio lub pośrednio, poprzez bazy technologiczne) odnosi się położenie narzędzia i/lub przedmiotu obrabianego oraz ustala się punkty odniesienia potrzebne do uzyskania wymaganych wymiarów.
W poprawnie przygotowanym schemacie rysunkowym punkt zerowy jest pokazany jako konkretny, jednoznacznie wyróżniony punkt (np. przez symbol, strzałkę lub opis) i dopiero następnie może być przypisany do niego numer/cyfra użyta w zadaniu testowym.
Odpowiedź "2" jest poprawna, ponieważ na rysunku to właśnie cyfra "2" wskazuje punkt opisany/oznaczony jako punkt zerowy. Pozostałe propozycje ("1", "3", "4") są niepoprawne, bo odnoszą się do innych oznaczonych miejsc na rysunku – typowym błędem jest wybór numeru "intuicyjnie pasującego" (np. położonego centralnie albo blisko wrzeciona), zamiast sprawdzenia, który punkt jest faktycznie oznaczony jako "zerowy".
Wskazówka egzaminacyjna: najpierw odszukaj na rysunku symbol/opis odpowiadający "punktowi zerowemu", a dopiero potem odczytaj cyfrę, którą go oznaczono. Nie zakładaj, że "zero" zawsze jest w środku rysunku lub zawsze przy osi wrzeciona – zależy to od przyjętej konwencji oznaczeń na danym schemacie.
