Pytanie sprawdza umiejętność rozpoznania właściwego typu mikrometru na podstawie rysunku. W praktyce warsztatowej i montażowej dobór przyrządu pomiarowego zależy od tego, co mierzymy (grubość, średnicę, głębokość) oraz od geometrii i podatności mierzonego elementu.
Mikrometr do pomiaru grubości blach lub taśm jest odmianą mikrometru przystosowaną do cienkich, płaskich materiałów. Kluczowe jest, aby przyrząd zapewniał pewne i powtarzalne oparcie na materiale oraz ograniczał ryzyko przekoszenia lub niepewnego styku podczas docisku. Dlatego na rysunkach należy szukać takiej konstrukcji, która jednoznacznie wskazuje na zastosowanie do pomiaru grubości cienkich elementów płaskich.

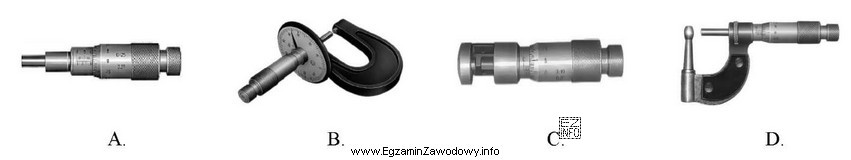

Odpowiedź "B." jest poprawna, ponieważ odpowiada rysunkowi mikrometru przeznaczonego do pomiaru grubości blach lub taśm (odmiana ukierunkowana na pomiar cienkich materiałów). Pozostałe rysunki przedstawiają inne przyrządy lub inne odmiany mikrometrów, których typowe zastosowanie nie jest ukierunkowane na pomiar grubości blach/taśm (np. służą do innych rodzajów pomiarów albo mają inną geometrię elementów pomiarowych).
Jak unikać pomyłek na egzaminie:
- Najpierw ustal, jaki parametr ma być mierzony (tu: grubość cienkiego materiału), a dopiero potem dopasuj typ przyrządu.
- Nie wybieraj "mikrometru" tylko dlatego, że ma kabłąk i bęben; zwracaj uwagę na przeznaczenie i detale konstrukcyjne widoczne na rysunku.
- Porównuj odpowiedzi parami: które rysunki sugerują pomiar zewnętrzny "ogólny", a które wskazują na zastosowanie specjalne do blach/taśm.
Ta umiejętność jest przydatna w pracy mechanika-montera, bo wpływa bezpośrednio na jakość kontroli wymiarów, ogranicza błędy pomiaru i skraca czas doboru właściwego narzędzia na stanowisku pracy.
