W przenośniku taśmowym cięgno to zasadniczy element roboczy, który przenosi obciążenie i umożliwia ciągły transport materiału. W praktyce jest nim taśma przenośnikowa (pas), która obiega bębny i współpracuje z zestawem rolek. To właśnie taśma przenosi siłę pociągową od bębna napędowego oraz stanowi "tor" dla transportowanego surowca.
W zadaniu trzeba więc:
- zidentyfikować na rysunku element będący taśmą (ciągły, zamknięty obieg),
- odczytać cyfrę przypisaną do tego elementu na ilustracji.

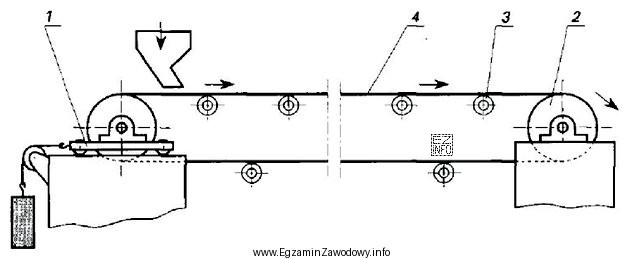

Odpowiedź "4" jest poprawna, ponieważ na schemacie to właśnie tą cyfrą oznaczono cięgno (taśmę).
Pozostałe odpowiedzi są typowymi dystraktorami, bo na schematach przenośników często numerowane są także inne części: bębny (napędowy/zwrotny), rolki podpierające i prowadzące, elementy napinające lub konstrukcja nośna. Uczniowie mylą je z cięgnem, bo również przenoszą obciążenia i współpracują z taśmą, ale nie są elementem cięgnowym: bębny służą do napędu/zmiany kierunku obiegu, rolki do podparcia i prowadzenia, a układ napinający do utrzymania właściwego naciągu.
Wskazówka egzaminacyjna: gdy pojawia się termin "cięgno", najpierw odpowiedz sobie na pytanie: co w tej maszynie rzeczywiście "ciągnie" i tworzy obieg roboczy? W przenośniku taśmowym będzie to taśma; w przenośniku łańcuchowym – łańcuch. Dopiero potem odczytuj numer z rysunku.
