KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

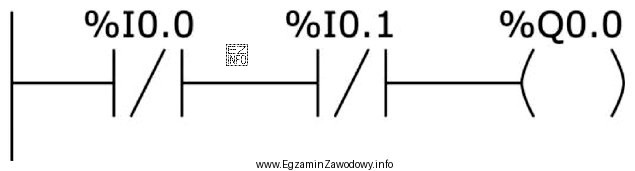

Schemat drabinkowy przedstawiony na rysunku realizuje funkcję logiczną NOR. Dwa styki normalnie zamknięte (NC) dla wejść %I0.0 i %I0.1 oznaczają, że wyjście %Q0.0 będzie w stanie wysokim (1) tylko wtedy, gdy oba wejścia są w stanie niskim (0). Jest to charakterystyczne dla funkcji NOR, która daje wynik 1 tylko wtedy, gdy wszystkie jej wejścia są 0.
