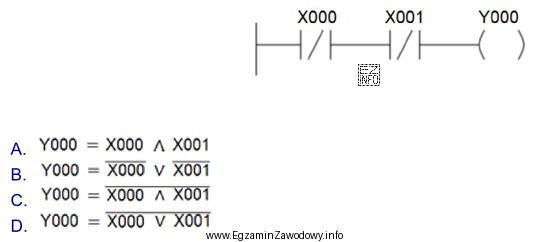

Którą funkcję logiczną realizuje fragment programu napisany w języku drabinkowym?
Którą funkcję logiczną realizuje fragment programu napisany w ję
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie w języku drabinkowym widzimy dwa styki równoległe, które są połączone z wyjściem Y000. Styki te reprezentują zmienne X000 i X001. Połączenie równoległe w logice drabinkowej odpowiada operacji logicznej OR (lub). Zatem wyjście Y000 jest aktywne, gdy X000 lub X001 są aktywne, co odpowiada funkcji logicznej Y000 = X000 ∨ X001. Odpowiedź D jest zgodna z przedstawionym schematem.
