W zadaniach opartych o fragment programu (często w formie kroków/sekwencji) kluczowe jest rozróżnienie: co jest warunkiem (sygnał wejściowy z czujnika) oraz co jest akcją (stan wyjścia, np. praca mieszadła lub ogrzewania).

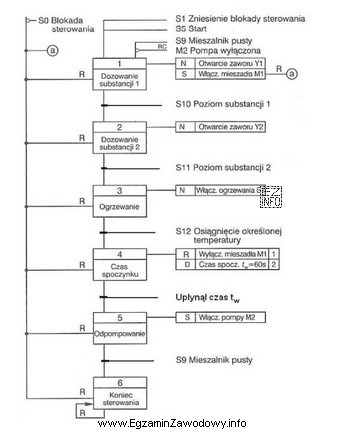

Odpowiedź "mieszadło wyłącza się po zadziałaniu czujnika temperatury S12" jest poprawna, ponieważ odnosi się bezpośrednio do sygnału S12 i opisuje typową zależność: po osiągnięciu/wykryciu temperatury (zadziałanie czujnika) sterowanie zmienia stan elementu wykonawczego – tutaj mieszadła – na wyłączony w kroku 4 sekwencji.
Pozostałe propozycje są niepoprawne z typowych powodów interpretacyjnych:
- "mieszadło włącza się bezpośrednio po wyłączeniu ogrzewania E1" – to opis relacji między dwoma wyjściami (ogrzewanie i mieszadło). Taka zależność mogłaby istnieć, ale musi wynikać wprost z warunku lub akcji w kroku. Jeżeli w kroku 4 kluczowy jest sygnał S12, nie można domniemywać, że zdarzeniem wyzwalającym jest wyłączenie E1.
- "ogrzewanie jest włączone, mieszadło wyłącza się na 60 s" – zawiera element czasowy. Gdyby program przewidywał 60 s, w schemacie musiałby występować timer (funkcja czasowa) lub jednoznaczne odliczanie czasu w kroku. Sama informacja o czujniku S12 nie jest równoważna czasowi 60 s.
- "ogrzewanie jest włączone, mieszadło włącza się na 60 s" – podobnie jak wyżej: zawiera timer i dodatkowo sugeruje włączenie mieszadła, co jest sprzeczne z interpretacją kroku 4 opartą o warunek zadziałania S12 prowadzący do wyłączenia mieszadła.
Wskazówka egzaminacyjna: zawsze najpierw identyfikuj symbole wejść (np. S12) i sprawdź, czy są użyte jako warunek w danym kroku. Dopiero potem oceniaj, które wyjścia (mieszadło, ogrzewanie) są w tym kroku ustawiane oraz czy występują funkcje czasowe.
