W multimetrze analogowym funkcja omomierza działa inaczej niż pomiar napięcia czy prądu: do pomiaru rezystancji potrzebne jest wewnętrzne źródło zasilania (bateria), a wskazanie uzyskuje się z prądu płynącego przez mierzony opór oraz ustrój pomiarowy.
Żeby miernik mógł obejmować różne rzędy wielkości rezystancji, stosuje się przełączane rezystory zakresowe omomierza. Zakresy te są zwykle oznaczane jako mnożniki skali, np. X1, X10, X100. Oznacza to, że wartość odczytana na skali należy przemnożyć przez dany mnożnik.

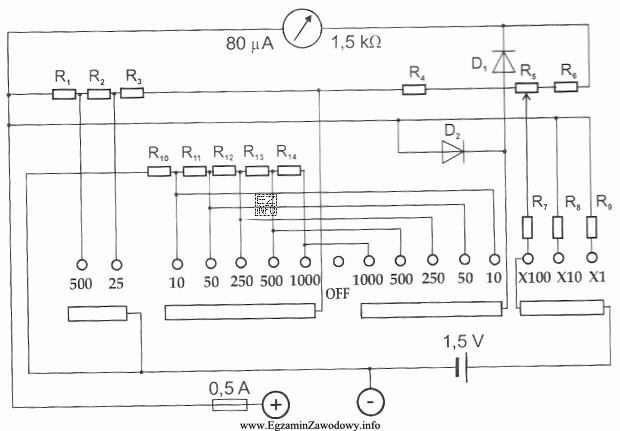

Na przedstawionym schemacie rezystory R7, R8, R9 są wprost podłączone do sekcji przełącznika opisanej mnożnikami X1, X10, X100. To jest typowa cecha rezystorów odpowiedzialnych za zmianę zakresu omomierza, dlatego odpowiedź "R7, R8, R9" jest poprawna.
Pozostałe grupy rezystorów pełnią inne role, mimo że również są elementami "zakresowymi" w sensie ogólnym:
- "R10, R11, R12, R13, R14" tworzą łańcuch rezystorów dołączany do styków opisanych wartościami typu 10, 50, 250, 500, 1000, co odpowiada typowej realizacji zakresów woltomierza (posobniki/dzielnik napięcia), a nie omomierza.
- "R1, R2, R3" są związane z wejściami prądowymi (boczniki), więc dotyczą amperomierza, nie pomiaru rezystancji.
- "R4, R5, R6" wraz z potencjometrem są elementami regulacji/kalibracji (np. ustawianie zera omomierza), a nie przełączanymi mnożnikami zakresu.
Wskazówka egzaminacyjna: gdy na przełączniku widzisz mnożniki X…, szukaj obwodu omomierza; gdy widzisz wartości V lub zakresy napięć, chodzi o woltomierz; gdy widzisz wartości A/mA, chodzi o amperomierz.
