KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 24.

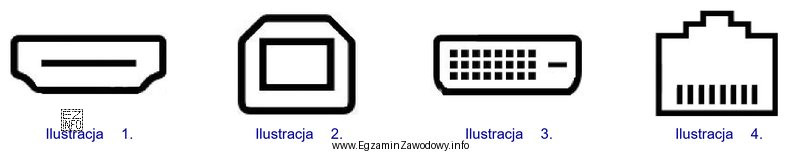

Która ilustracja przedstawia gniazdo RJ-45?
Ilustracja przedstawia cztery różne złącza, które mogą być używane w kontekście technicznym, szczególnie w zawodzie technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gniazdo RJ-45 to typowe gniazdo sieciowe Ethernet: jest szersze od telefonicznego RJ-11 i ma miejsce na 8 styków (złącze modułowe 8P8C) oraz charakterystyczny zatrzask. Spośród pokazanych rysunków te cechy spełnia Ilustracja 4.

Pełne wyjaśnienie:

Gniazdo potocznie nazywane RJ-45 jest w praktyce serwisowej utożsamiane ze złączem modułowym używanym do połączeń Ethernet (najczęściej w konfiguracji 8P8C). Rozpoznaje się je głównie po cechach wizualnych:

  • szerokość większa niż w złączach telefonicznych,
  • charakterystyczny zatrzask (miejsce na "języczek" wtyku),
  • rzędowy układ styków – typowo 8 pól stykowych,
  • prostokątny otwór gniazda dopasowany do wtyku modularnego.

W zadaniu należy wskazać ilustrację przedstawiającą właśnie takie gniazdo. Odpowiedź "Ilustracja 4." jest poprawna, ponieważ to ona prezentuje gniazdo o cechach złącza Ethernet: szerokie gniazdo modularne z zatrzaskiem i widocznym polem styków właściwym dla 8P8C.

Pozostałe odpowiedzi są niepoprawne, bo przedstawiają inne typy złączy/gniazd (np. o innej szerokości, innym sposobie blokowania wtyku, innym układzie styków lub całkiem innej geometrii obudowy). Typowy błąd na egzaminie polega na pomyleniu RJ-45 z mniejszym gniazdem telefonicznym (często kojarzonym jako RJ-11) albo z gniazdami bez zatrzasku, które na pierwszy rzut oka wydają się "podobne", ale nie są złączami modularnymi Ethernet.

Wskazówka egzaminacyjna: jeśli na rysunku widać osiem pól stykowych i miejsce na zatrzask wtyku, a samo gniazdo ma proporcje typowe dla portu sieciowego w komputerze/routerze, to najczęściej jest to właśnie RJ-45 (8P8C).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest gniazdo RJ-45 w praktyce elektronika?
RJ-45 (potocznie) to gniazdo sieciowe używane do połączeń Ethernet. Najczęściej odpowiada złączu modułowemu 8P8C: jest szersze, ma miejsce na zatrzask wtyku i 8 pól stykowych. Spotyka się je w routerach, switchach, komputerach i urządzeniach przemysłowych.
Jak rozpoznać RJ-45 na ilustracji bez opisu?
Patrz na cechy konstrukcyjne: szerokie prostokątne gniazdo, wycięcie na zatrzask ("języczek") oraz rząd styków typowy dla 8P8C. RJ-45 bywa mylone z mniejszym złączem telefonicznym, dlatego porównaj szerokość i liczbę pól stykowych.
Dlaczego RJ-45 bywa mylone z RJ-11 na egzaminie?
Oba są złączami modułowymi z zatrzaskiem i podobnym kształtem, więc łatwo o błąd percepcyjny. RJ-11 jest jednak węższe i ma mniej styków (typowo 6P). Na ilustracjach kluczowe jest porównanie szerokości gniazda i liczby pól stykowych.
Jakie urządzenia najczęściej mają port RJ-45?
Najczęściej: routery, switche, modemy, komputery stacjonarne, drukarki sieciowe, rejestratory monitoringu, centrale alarmowe i urządzenia IoT. W elektronice serwisowej umiejętność rozpoznania RJ-45 pomaga szybko dobrać kabel i zlokalizować tor komunikacji.
Jakie są typowe cechy mechaniczne gniazda RJ-45?
Typowe są: prostokątny otwór, prowadzenie dla wtyku modularnego, wycięcie pod zatrzask oraz rząd styków sprężynujących. W wielu gniazdach widać też ekranowanie (metalowa osłona) lub diody LED przy porcie, ale LED-y nie są cechą obowiązkową.
Czy każda wtyczka Ethernet to RJ-45?
W praktyce potocznie tak się mówi, ale technicznie Ethernet może występować także na innych złączach w zastosowaniach przemysłowych. W zadaniach egzaminacyjnych "RJ-45" zwykle oznacza modularne złącze 8P8C używane w skrętce komputerowej. Dlatego liczy się identyfikacja po wyglądzie.
Kiedy w serwisie sprawdza się stan gniazda RJ-45?
Gdy są problemy z łącznością (brak linku, zrywanie połączenia, niska prędkość), po uszkodzeniach mechanicznych lub po zalaniu urządzenia. Oględziny obejmują zatrzask, sprężystość i czystość styków oraz ewentualne odkształcenia obudowy gniazda.
Jakie błędy najczęściej popełniają uczniowie przy rozpoznawaniu RJ-45?
Najczęściej wybierają ilustrację "zatrzaskową" bez sprawdzenia liczby styków, mylą RJ-45 z RJ-11 albo sugerują się dodatkami (np. LED) zamiast geometrią gniazda. Pomaga nawyk: najpierw szerokość, potem układ styków, na końcu detale.
Jakie inne złącza warto odróżniać od RJ-45 na ELM.5?
W praktyce ELM.5 często przewijają się: USB (typ A/B/C), HDMI, gniazdo DC, złącza audio jack, złącza koncentryczne oraz złącza telefoniczne (RJ-11). Umiejętność ich rozpoznawania przyspiesza diagnostykę i dobór właściwych przewodów/testerów.
Jak przygotować się do pytań z rozpoznawania złączy na egzaminie?
Ucz się na realnych zdjęciach i elementach: porównuj rozmiar, kształt, zatrzaski i liczbę styków. Dobrą metodą jest stworzenie fiszek "złącze → zastosowanie" oraz ćwiczenie na urządzeniach (router, switch, PC). Na egzaminie najpierw eliminuj po cechach mechanicznych.
info

Około 82% zdających odpowiada poprawnie na to pytanie. średnio łatwe

Eksperci podkreślają: "Gniazdo RJ-45 to typowe gniazdo sieciowe Ethernet: jest szersze od telefonicznego RJ-11 i ma miejsce na 8 styków (złącze modułowe 8P8C) oraz charakterystyczny zatrzask."
