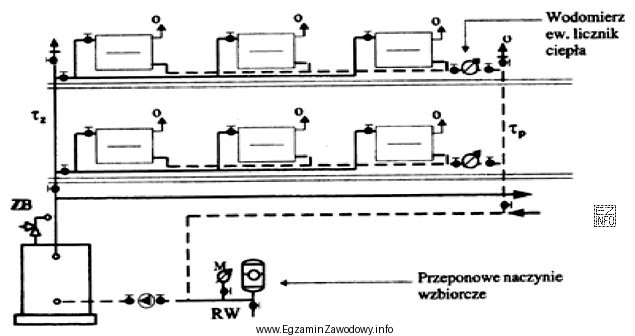

Pytanie sprawdza umiejętność rozpoznawania rodzaju instalacji centralnego ogrzewania na podstawie schematu. Poprawna odpowiedź: "2- rurowa pompowa systemu zamkniętego."
Dlaczego to jest poprawne?
Instalacja dwururowa ma dwa zasadnicze przewody rozprowadzające czynnik grzewczy: zasilanie i powrót. W odróżnieniu od układów jednorurowych odbiorniki (np. grzejniki) nie są "wpięte" szeregowo w jeden obiegowy przewód, tylko zasilane z przewodu zasilającego i oddają czynnik do przewodu powrotnego. Określenie pompowa oznacza, że obieg czynnika jest wymuszany przez pompę obiegową, a nie wyłącznie różnicą gęstości (jak w grawitacyjnej). Z kolei system zamknięty pracuje pod ciśnieniem i nie jest otwarty na atmosferę (w przeciwieństwie do układu otwartego z otwartym naczyniem wzbiorczym).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "1- rurowa grawitacyjna systemu otwartego." – taki układ wymagałby charakterystycznych cech instalacji jednorurowej oraz braku wymuszenia pompą (dominują zasady obiegu grawitacyjnego). Dodatkowo układ otwarty wiąże się z innym sposobem kompensacji wzrostu objętości (otwarte naczynie wzbiorcze i połączenie z atmosferą).
- "1- rurowa równoległa z rozdzielaczem kondygnacyjnym." – pojęcia "jednorurowa" i "z rozdzielaczem" łatwo mylą, bo rozdzielacze kojarzą się z równoległym rozprowadzeniem. Jednak rozdzielacz typowo wskazuje na rozdział na wiele pętli/odejść, a nie na klasyczny jednorurowy przebieg obiegu. Ta odpowiedź miesza kryteria podziału i nie odpowiada typowej klasyfikacji z podstawowych schematów c.o.
- "2- rurowa obwodowa prowadzona w warstwie podstropowej." – opis "obwodowa" i sposób prowadzenia (podstropowo) dotyczy raczej trasy prowadzenia przewodów w budynku, a nie kluczowych cech pracy instalacji (pompowa/grawitacyjna, otwarta/zamknięta). To nie jest jednoznaczny identyfikator typu pracy układu w porównaniu z cechami instalacji pompowej w systemie zamkniętym.
Wskazówka egzaminacyjna: najpierw rozpoznaj liczbę przewodów (1 czy 2), potem poszukaj elementu wymuszającego obieg (pompa), a na końcu oceń, czy układ jest otwarty czy zamknięty (sposób kompensacji i zabezpieczeń). Taka kolejność ogranicza ryzyko pomylenia podobnie brzmiących nazw.
