KWALIFIKACJA ELM6 - STYCZEŃ 2019

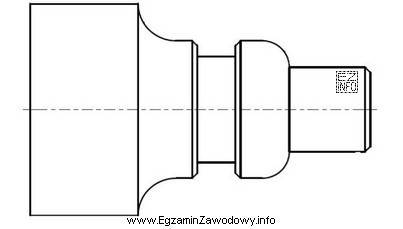

W toczeniu na tokarce CNC kolejność operacji technologicznych wynika z logiki procesu: najpierw trzeba zapewnić bazę i sztywność, potem wykonać operacje "ciężkie", a dopiero na końcu operacje specjalne i rozdzielenie detalu.

Dlaczego poprawna jest kolejność:

• Toczenie czoła wykonuje się na początku, aby uzyskać płaską powierzchnię odniesienia (bazę obróbkową). Ułatwia to dalsze pomiary długości oraz stabilizuje proces.
• Obróbka zgrubna usuwa większość naddatku materiału dużymi parametrami skrawania. Jest najbardziej obciążająca, więc powinna być przed etapami dokładnymi.
• Obróbka wykańczająca służy uzyskaniu dokładnych wymiarów i wymaganej jakości/chropowatości. Wykonanie jej po zgrubnej ogranicza ryzyko błędów wymiarowych i uszkodzenia powierzchni w późniejszych przejściach.
• Toczenie rowka to operacja specjalna. Zwykle wykonuje się ją po wykończeniu głównych powierzchni, bo wcześniej wykonany rowek może osłabić sztywność przedmiotu i zwiększyć skłonność do drgań.
• Odcięcie wałka musi być operacją końcową, bo oddziela gotowy element od pręta. Po odcięciu w tym samym zamocowaniu nie da się już wykonać pozostałych zabiegów.

Dlaczego pozostałe odpowiedzi są błędne:

• Wariant z odcięciem przed toczeniem rowka jest nielogiczny technologicznie: po odcięciu detal traci podparcie/mocowanie wynikające z pręta, więc dalsze wykonanie rowka (w tej samej operacji) staje się niemożliwe lub bardzo ryzykowne.
• Wariant zaczynający od odcięcia jest błędny, bo rozdziela detal zanim zostaną wykonane podstawowe operacje (czoło, zgrubna, wykańczająca) i eliminuje stabilne warunki obróbki.
• Wariant z rowkiem na samym początku często prowadzi do problemów: wcześniejsze osłabienie przekroju sprzyja drganiom podczas dalszego toczenia, a także utrudnia utrzymanie dokładności przy kolejnych przejściach.

Wskazówka egzaminacyjna: zapamiętaj zasadę: baza (czoło) → zgrubnie → wykańczająco → operacje specjalne (np. rowek) → rozdzielenie (odcięcie).
