W tym zadaniu sprawdzasz, czy czujniki skrajnych położeń siłownika zostały zamontowane i podłączone zgodnie ze schematem oraz czy ich sygnały są poprawnie interpretowane jako wejścia cyfrowe PLC.

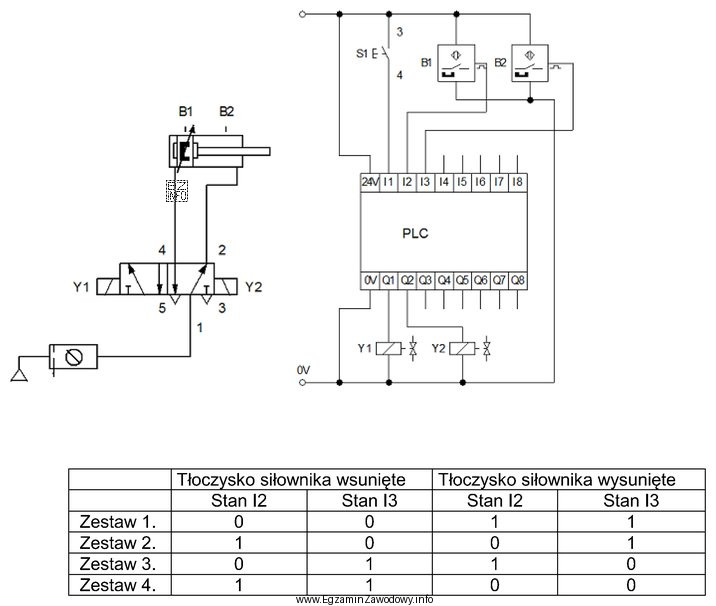

Założenie jest standardowe: czujnik aktywny = stan wysoki (1), a czujnik nieaktywny = stan niski (0). Na schemacie czujnik B1 wykrywa położenie wsunięte i jest podłączony do wejścia I2. Czujnik B2 wykrywa położenie wysunięte i jest podłączony do wejścia I3.
Dlatego dla poprawnego montażu otrzymujesz dwa kluczowe odczyty:
- Tłoczysko wsunięte → aktywny B1 → I2=1 oraz I3=0 (B2 nie powinien być wtedy aktywny).
- Tłoczysko wysunięte → aktywny B2 → I2=0 oraz I3=1 (B1 nie powinien być wtedy aktywny).
W tabeli stanów logicznych taki układ (1,0 dla wsuniętego oraz 0,1 dla wysuniętego) odpowiada Zestawowi 2.
Dlaczego pozostałe zestawy są błędne?
- Zestaw 1: wskazywałby niezgodne przypisanie lub odwrócenie stanów, np. aktywację niewłaściwego wejścia w danym położeniu.
- Zestaw 3: zwykle odpowiada sytuacji, w której oba wejścia mają ten sam stan w różnych położeniach (brak rozróżnienia krańcówek), co sugeruje błąd montażu, okablowania lub typu czujnika.
- Zestaw 4: odpowiada przypadkom fizycznie podejrzanym (np. jednoczesna aktywacja obu czujników lub brak aktywacji obu), co w typowym układzie dwóch krańcówek skrajnych położeń świadczy o błędzie ustawienia lub podłączeń.
Wskazówka egzaminacyjna: zawsze sprawdzaj, które oznaczenie czujnika jest przy którym położeniu (wsunięte/wysunięte) i do jakiego wejścia PLC jest przypisane. Dopiero potem dopasuj właściwy wiersz tabeli.
