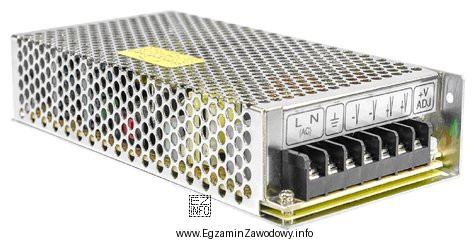

W pytaniu trzeba wskazać parametr charakterystyczny urządzenia widocznego na rysunku. Dla wielu urządzeń pełniących rolę źródła zasilania lub układu z wyjściem elektrycznym (np. zasilacza, przetwornicy, stabilizatora) jednym z podstawowych, "nazwanych" parametrów jest napięcie wyjściowe, czyli wartość napięcia dostępna na zaciskach wyjściowych przy określonych warunkach pracy.
Odpowiedź "Napięcie wyjściowe." pasuje do sytuacji, w której urządzenie ma wyjście i jego zadaniem jest dostarczyć określone napięcie do dalszej części układu mechatronicznego. W praktyce jest to parametr, który technik/mechatronik często:
- sprawdza miernikiem (pomiar napięcia DC/AC na wyjściu),
- porównuje z wymaganiami odbiornika (np. sterownika, czujnika),
- wykorzystuje w diagnostyce (zaniżone napięcie wyjściowe może wskazywać przeciążenie, uszkodzenie lub zły dobór źródła).
Pozostałe odpowiedzi odnoszą się do innych pojęć i zwykle nie są "parametrem urządzenia" w tym sensie:
- "Oporność elektryczna." (rezystancja) jest cechą elementów lub odcinków obwodu, typowo kojarzoną z rezystorem i przewodami. Opisuje, jak element przeciwstawia się przepływowi prądu, ale nie jest typowym parametrem "wyjścia" urządzenia zasilającego.
- "Pojemność elektryczna." jest cechą kondensatora (lub zjawisk pasożytniczych). Sama pojemność nie opisuje standardowo urządzeń z wyjściem zasilającym, tylko element magazynujący ładunek.
- "Reaktancja wzbudzenia." dotyczy zjawisk w obwodach prądu przemiennego i elementów indukcyjnych/pojemnościowych oraz zależy od częstotliwości. Sformułowanie to nie jest typowym podstawowym parametrem urządzenia z wyjściem napięciowym w ujęciu ogólnym.
Wskazówka egzaminacyjna: gdy wśród opcji jest "napięcie wyjściowe", a urządzenie na rysunku wygląda na źródło zasilania lub ma wyraźnie zaznaczone zaciski wyjściowe, to właśnie ten parametr najczęściej stanowi cechę rozpoznawczą w kontekście montażu i uruchamiania układów.
