W dokumentacji sieci telekomunikacyjnych stosuje się umowne, powtarzalne symbole graficzne, aby szybko rozpoznawać elementy infrastruktury bez opisywania ich pełną nazwą. Szafka kablowa jest elementem pasywnym – służy do rozdzielania, łączenia i ochrony kabli, często pełniąc rolę punktu dystrybucyjnego między odcinkiem magistralnym a liniami rozdzielczymi.

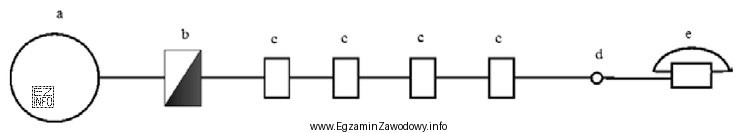

Na załączonym schemacie szafka kablowa została przedstawiona jako kwadrat przecięty przekątną, gdzie dolny prawy trójkąt jest wypełniony (zacieniowany). Ten charakterystyczny detal (przekątna + wypełnienie jednego pola) odróżnia ją od innych symboli na rysunku. W schemacie taki symbol jest oznaczony literą b, więc poprawna odpowiedź brzmi: "Literą b".
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Literą a" – litera a odnosi się do dużego okręgu, który w opisie schematu odpowiada innemu elementowi (np. centrali). To inna funkcja niż szafka kablowa.
- "Literą c" – litera c opisuje zestaw kilku pustych prostokątów (symbol innego rodzaju elementów pośrednich, np. złączy/muf), a nie pojedynczą szafkę kablową o symbolu z przekątną.
- "Literą d" – litera d wskazuje małe kółko na linii (punkt/element rozdzielczy innego typu). Brakuje cech typowych dla szafki kablowej (kwadrat z przekątną i wypełnieniem).
Wskazówka egzaminacyjna: przy pytaniach o symbole najpierw szukaj cechy unikalnej (np. wypełnienie, przekątna, łuk), a dopiero potem dopasuj literę. To zmniejsza ryzyko pomyłki wynikającej z podobieństwa prostych figur.
