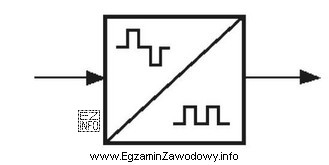

W dokumentacji teletechnicznej i w schematach instalacji abonenckich stosuje się symbole graficzne, które mają ułatwić szybkie rozpoznanie funkcji elementu w torze sygnałowym. W tym pytaniu poprawną odpowiedzią jest "transkoder", czyli urządzenie, którego zadaniem jest przekształcanie sygnału z jednego standardu/formatu na inny (np. zmiana sposobu kodowania, modulacji lub formatu strumienia) – tak, aby dalsza część instalacji lub odbiornik mogły sygnał prawidłowo przetworzyć.
Dlaczego pozostałe odpowiedzi nie pasują do tego typu symbolu i funkcji?
- "sumator" (łącznik/combiner) jest elementem przeznaczonym do łączenia kilku sygnałów w jeden tor. Typowo spotyka się go tam, gdzie łączy się sygnały z różnych źródeł lub pasm. Nie opisuje on konwersji formatu, tylko zsumowanie wejść.
- "rozgałęźnik" (splitter) realizuje funkcję odwrotną do sumatora: dzieli jeden sygnał na kilka wyjść. Jest to element dystrybucyjny, a nie konwertujący standard sygnału.
- "wzmacniacz" to element aktywny służący do podniesienia poziomu sygnału i kompensacji tłumienia w przewodach/elementach pasywnych. Wzmacniacz nie zmienia "języka" sygnału (formatu), tylko jego amplitudę/poziom w torze.
Wskazówka egzaminacyjna: gdy widzisz na schemacie element, który w założeniu ma "dopasować" sygnał do kolejnego urządzenia (zmienić standard/postać), myśl o urządzeniach typu transkoder/konwerter. Gdy chodzi o rozdział lub łączenie – wybieraj elementy pasywne (rozgałęźnik/sumator). Gdy problemem jest zbyt niski poziom – wtedy wzmacniacz.
