KWALIFIKACJA TLO3 - STYCZEŃ 2018

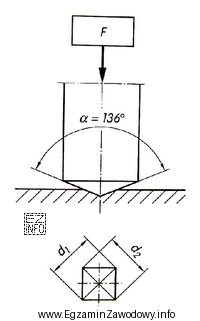

W badaniu twardości metali kluczowe jest rozpoznanie, jaki wgłębnik zastosowano i co jest mierzone po wykonaniu odcisku. Metoda Vickersa jest metodą wgłębnikową, w której używa się diamentowego wgłębnika w kształcie ostrosłupa. Po przyłożeniu określonego obciążenia na powierzchni próbki powstaje odcisk o kształcie zbliżonym do kwadratu. Charakterystyczne jest to, że w tej metodzie ocenia się wymiary odcisku, typowo poprzez pomiar przekątnych odcisku.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym rozpoznaniu schematu:

• Rockwella – w tej metodzie wynik wiąże się głównie z głębokością trwałego wcisku pod obciążeniem (różnica głębokości między obciążeniem wstępnym i głównym). Jeśli schemat pokazuje pomiar wymiarów odcisku (a nie głębokości), to nie jest to Rockwell.
• Brinella – rozpoznasz ją po kuli jako wgłębniku oraz po ocenie średnicy odcisku. Jeżeli schemat wskazuje ostrosłup (diament) i pomiar przekątnych, to nie pasuje do Brinella.
• Shore’a – to rodzina metod/skal, gdzie typowo spotyka się pomiar związany z odbiciem lub charakterystyką penetracji w określonych warunkach (często kojarzone w praktyce z twardościomierzami do elastomerów). Jeśli schemat przedstawia klasyczny odcisk wgłębnika i pomiar jego geometrii, nie odpowiada to Shore’owi.

Wskazówka egzaminacyjna: najpierw szukaj na schemacie informacji, czy mierzona jest przekątna/średnica odcisku czy głębokość wcisku, a dopiero potem dopasuj nazwę metody. To ogranicza ryzyko pomyłek wynikających z podobieństwa samych nazw.
