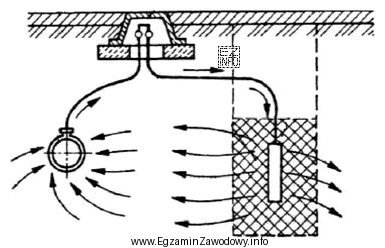

Odpowiedź "Protektorową." jest właściwa wtedy, gdy rysunek przedstawia ochronę katodową galwaniczną, czyli ochronę realizowaną przez protektory (anody galwaniczne) dołączone elektrycznie do chronionego gazociągu. W takim układzie metal protektora (mniej szlachetny) ulega kontrolowanej korozji, a stal rurociągu staje się katodą i koroduje wolniej.
Jak odróżnić tę metodę na schemacie/rysunku?
- Widoczny jest protektor (anoda) umieszczony w gruncie w pobliżu rury.
- Jest połączenie elektryczne (przewód) między protektorem a rurociągiem.
- Nie ma elementu typu prostownik/zasilacz typowego dla ochrony z prądem wymuszonym.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym rozpoznaniu:
- "Drenażową." wybiera się, gdy schemat pokazuje odprowadzanie prądów błądzących (np. z trakcji/instalacji DC) do ich źródła lub do specjalnego uziomu poprzez układ drenażowy. Kluczowy jest "kierunek odprowadzenia" i powiązanie z obcą instalacją, a nie protektor jako ofiarna anoda.
- "Katodową." w praktyce bywa rozumiana jako ochrona katodowa z prądem wymuszonym (ICCP). Na rysunku powinno wtedy występować źródło prądu (prostownik) oraz anody obce. Jeśli rysunek nie pokazuje zasilania, a tylko protektory, to nie jest to wariant z prądem wymuszonym.
- "Termokurczliwą." dotyczy powłok/izolacji (np. rękawów termokurczliwych na złączach), czyli ochrony barierowej, a nie metody elektrochemicznej. Na rysunku dominowałyby elementy powłoki na powierzchni rury, bez układu elektrycznego z anodą.
Wskazówka egzaminacyjna: w pytaniach "co pokazuje rysunek" najpierw sprawdź, czy widzisz elementy elektryczne (anody, przewody, prostownik). Jeśli tak, to zwykle chodzi o ochronę katodową/protektorową lub drenaż; jeśli nie, częściej o powłoki i izolacje.
