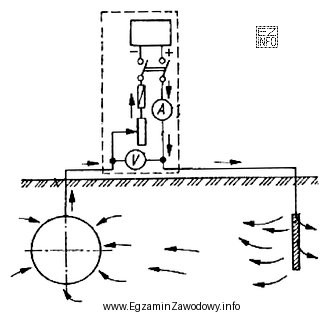

Odpowiedź "Katodowej." jest właściwa, gdy schemat pokazuje typowy układ, w którym stalowy gazociąg jest polaryzowany katodowo. W praktyce oznacza to, że rurociąg jest podłączony jako katoda, a w gruncie pracuje układ anod (uziom anodowy), a cały proces jest zasilany prądem stałym (często z prostownika). Taki układ powoduje ograniczenie procesów korozyjnych na powierzchni rury, bo reakcje utleniania metalu są hamowane przez wymuszoną polaryzację.
Dlaczego pozostałe odpowiedzi nie pasują do schematu ochrony katodowej?
- "Drenażowej." dotyczy rozwiązań stosowanych głównie przy prądach błądzących (np. z trakcji), gdzie istotą jest odprowadzenie prądu z rurociągu do źródła/toru powrotnego w sposób kontrolowany. W schemacie drenażu kluczowe są połączenia z obcym źródłem prądów błądzących i elementy sterujące odpływem prądu, a nie klasyczny układ anod zasilanych prostownikiem.
- "Protektorowej." (z anodami galwanicznymi) opiera się na podłączeniu do rurociągu protektorów (anod ofiarnych), które zużywają się zamiast stali. Charakterystyczne jest to, że z reguły nie ma zewnętrznego zasilania prądem stałym, a źródłem energii jest różnica potencjałów materiałów. Jeśli na schemacie widać zasilacz/prostownik, to nie jest typowa ochrona wyłącznie protektorowa.
- "Termokurczliwej." odnosi się do ochrony powłokowej (osłony termokurczliwe, taśmy, rękawy) stosowanej na złączach lub przy naprawach izolacji. Schemat takiej metody pokazywałby warstwy materiału, sposób obkurczania i zakłady, a nie elementy obwodu elektrycznego (kable, anody, źródło prądu).
Wskazówka egzaminacyjna: w rozpoznawaniu metody z rysunku szukaj elementów "elektrycznych" (źródło DC, przewody do rury, uziom anodowy). Gdy dominują warstwy i materiały izolacyjne bez obwodu elektrycznego, zwykle chodzi o ochronę powłokową, a nie o ochronę katodową.
