W inwentaryzacji elewacji budynku często pojawia się problem, że nie ma możliwości bezpośredniego zmierzenia odległości poziomych między punktami (np. elementy elewacji są na różnych wysokościach, pomiędzy punktami nie da się rozpiąć miary, występują przeszkody albo brak jest dojścia wzdłuż ściany).

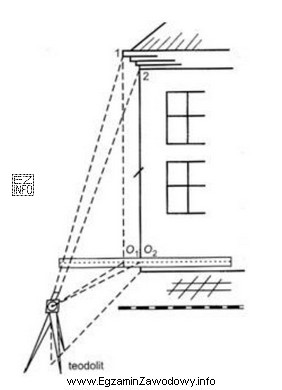

W takiej sytuacji stosuje się metodę rzutowania. Jej istota polega na tym, że punkty z elewacji są "przenoszone" (rzutowane) na linię odniesienia (np. linię bazową), a pomiar wykonuje się względem tej linii. Dzięki temu zamiast mierzyć odległości poziome bezpośrednio między punktami elewacji, wyznacza się je pośrednio poprzez odpowiednie rzuty i zależności geometryczne pokazane na szkicu/rysunku pomiarowym.
Dlaczego inne odpowiedzi nie pasują do opisu?
- "Przedłużeń" nie opisuje typowego sposobu uzyskiwania odległości poziomych między punktami na elewacji w warunkach braku dostępu; samo "przedłużanie" linii nie stanowi kompletnej metody pomiaru tego typu odcinków.
- "Ortogonalną" można rozumieć ogólnie jako prostopadłe odkładanie/odnoszenie, ale w tym pytaniu kluczowa jest właśnie identyfikacja metody przedstawionej na rysunku jako rzutowanie punktów na linię odniesienia; "ortogonalna" jest zbyt ogólna i nie wskazuje jednoznacznie na procedurę z rysunku.
- "Trygonometryczną" kojarzy się z wyznaczaniem odległości lub wysokości z użyciem kątów i funkcji trygonometrycznych (np. pomiarów tachimetrycznych). To inny sposób rozwiązywania problemu i nie odpowiada sytuacji, w której rysunek pokazuje przenoszenie punktów na linię bazową i wyznaczanie odległości poziomych przez rzuty.
Wskazówka egzaminacyjna: czytaj treść pytania razem z rysunkiem. Jeśli opis mówi o braku możliwości bezpośredniego pomiaru odległości poziomych, a schemat pokazuje linię odniesienia i prostopadłe/przeniesione punkty, najczęściej chodzi o rzutowanie.
