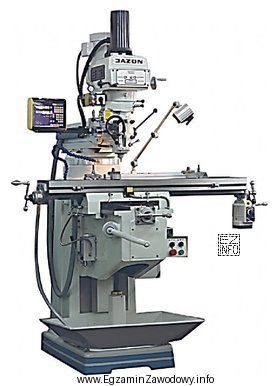

Rozpoznanie obrabiarki na ilustracji polega na powiązaniu cech konstrukcyjnych z rodzajem wykonywanej obróbki. Frezarka narzędziowa jest przeznaczona do obróbki skrawaniem metodą frezowania, czyli z użyciem narzędzia wieloostrzowego (frezu) obracającego się we wrzecionie. Typowo spotyka się w niej stół roboczy umożliwiający dokładne ustawianie przedmiotu oraz układ prowadnic i suportów zapewniający ruchy robocze w kilku osiach.
Odpowiedź "Frezarkę narzędziową." jest poprawna, gdyż identyfikacja wskazuje na maszynę do frezowania, a nie do toczenia, strugania czy wiercenia. W praktyce mechanik-monter powinien umieć taką obrabiarkę rozpoznać, aby właściwie dobrać oprzyrządowanie, narzędzia, sposób mocowania oraz bezpiecznie przygotować maszynę do pracy.
Pozostałe odpowiedzi są błędne, ponieważ opisują inne typy obrabiarek i inne cechy kluczowe:
- "Strugarkę poprzeczną." – strugarki są kojarzone z ruchem posuwisto-zwrotnym (narzędzia lub stołu) i inną kinematyką obróbki niż we frezarce. W struganiu nie dominuje ruch obrotowy narzędzia jak we frezowaniu.
- "Tokarkę karuzelową." – tokarka karuzelowa ma pionową oś i charakterystyczny duży stół (tarcza) obracający się jak karuzela; służy do toczenia dużych, ciężkich detali. To inna grupa maszyn niż frezarki.
- "Wiertarkę promieniową." – wiertarka promieniowa wyróżnia się wysięgnikiem/ramieniem (promieniem) pozwalającym przestawiać wrzeciono nad dużym detalem bez jego przemieszczania. Jej podstawową funkcją jest wiercenie (oraz operacje pokrewne), a nie frezowanie.
Wskazówka egzaminacyjna: przy zadaniach "co przedstawia ilustracja" warto najpierw zidentyfikować główny ruch roboczy (obrotowy czy posuwisto-zwrotny) oraz orientację wrzeciona i rodzaj stołu. Dopiero potem porównuj z nazwami obrabiarek w odpowiedziach.
