KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)



PYTANIE NR 23.

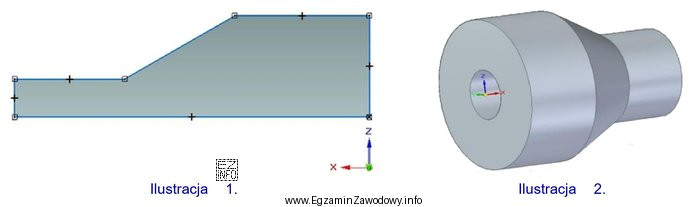

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na ilustracji 1 utworzyć bryłę 3D przedstawioną na ilustracji 2?
Ilustracja przedstawia dwa obrazy związane z procesem projektowania w programie CAD, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Operacja wyciągnięcia obrotowego tworzy bryłę przez obrót szkicu (profilu) wokół osi, co typowo daje kształt osiowo-symetryczny widoczny na modelu 3D. Wyciągnięcie proste przesuwa profil liniowo, a przeciągnięcia wymagają ścieżki lub wielu przekrojów, więc służą do innych typów geometrii.

Pełne wyjaśnienie:

W modelowaniu bryłowym CAD dobór operacji zależy od tego, w jaki sposób szkic 2D ma zostać "zamieniony" w objętość 3D. Jeżeli bryła końcowa jest osiowo-symetryczna (tzn. można ją uzyskać przez obrót profilu wokół osi), właściwym narzędziem jest wyciągnięcie obrotowe (często spotykane też jako "Revolve").

Odpowiedź "Wyciągnięcie obrotowe." jest poprawna, ponieważ ta operacja:

  • wykorzystuje pojedynczy szkic profilu (np. połowę przekroju elementu),
  • wymaga wskazania osi obrotu (linii konstrukcyjnej lub krawędzi),
  • tworzy bryłę przez obrót profilu o zadany kąt (zwykle 360°),
  • jest typowa dla części podobnych do elementów toczonych (wałki, tuleje, pierścienie).

Pozostałe odpowiedzi nie pasują do takiej relacji szkic → bryła:

  • "Wyciągnięcie proste." tworzy bryłę przez liniowe wysunięcie szkicu w jednym kierunku (na zadaną wysokość). Jest właściwe dla pryzm i kształtów o stałym przekroju wzdłuż kierunku wyciągnięcia, ale nie dla brył powstających przez obrót profilu.
  • "Przeciągnięcie po krzywej." (sweep) wymaga ścieżki/krzywej prowadzącej, po której "przeciąga się" profil. Stosuje się je np. do przewodów, rurek, uszczelek czy kanałów, gdzie geometria biegnie po łuku lub przestrzennej krzywej.
  • "Przeciągnięcie przez przekroje." (loft) łączy dwa lub więcej przekrojów w różnych płaszczyznach, tworząc płynne przejście kształtu. To metoda dla brył zmieniających przekrój wzdłuż długości (np. obudowy o zwężeniach), a nie dla typowej osiowej symetrii z jednego profilu.

Wskazówka egzaminacyjna: jeśli widzisz model, który wygląda jak powstały na tokarce i da się go opisać jako "profil + oś", najpierw rozważ wyciągnięcie obrotowe. Jeśli bryła "idzie" po torze – wybierz sweep, a jeśli zmienia kształt między kilkoma przekrojami – loft.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyciągnięcie obrotowe w CAD?
Wyciągnięcie obrotowe (Revolve) to operacja, w której szkic profilu 2D jest obracany wokół wskazanej osi, aby utworzyć bryłę 3D. Stosuje się ją głównie do elementów osiowo-symetrycznych, np. tulei, wałków czy pierścieni.
Jak rozpoznać, że bryłę należy wykonać przez obrót profilu?
Najczęściej rozpoznasz to po osiowej symetrii modelu: wygląda jak część "toczona", a jej kształt można opisać jako przekrój (profil) + oś. Jeśli po obróceniu profilu o 360° otrzymujesz bryłę z rysunku, właściwa będzie operacja obrotowa.
Dlaczego wyciągnięcie proste nie pasuje do bryły obrotowej?
Wyciągnięcie proste przesuwa szkic liniowo w jednym kierunku i tworzy pryzmę o stałym przekroju. Bryła obrotowa powstaje przez obrót profilu wokół osi, więc jej geometria jest "okrągła" w kierunku obwodowym. Tego efektu nie da typowe wyciągnięcie.
Co oznacza przeciągnięcie po krzywej w programie CAD?
Przeciągnięcie po krzywej (sweep) tworzy bryłę, przesuwając profil wzdłuż ścieżki (krzywej prowadzącej). Jest przydatne, gdy obiekt ma przebiegać po łuku lub torze przestrzennym, np. rurka, wiązka, kanał kablowy. Bez ścieżki ta operacja nie ma sensu.
Kiedy stosuje się przeciągnięcie przez przekroje (loft)?
Loft stosuje się, gdy masz co najmniej dwa różne przekroje i chcesz utworzyć płynne przejście między nimi. Profil na początku i na końcu może mieć inny kształt lub rozmiar. To typowe dla obudów i elementów o zmiennej geometrii, a nie dla brył powstających z jednego profilu przez obrót.
Jaką rolę pełni oś w wyciągnięciu obrotowym?
Oś obrotu wyznacza, wokół czego szkic zostanie obrócony. Może to być linia szkicu (często konstrukcyjna) albo krawędź/linia odniesienia. Błędny wybór osi daje inną bryłę niż oczekiwana, np. przesuniętą lub o złej średnicy, mimo poprawnego profilu.
Czy do wyciągnięcia obrotowego potrzebny jest pełny przekrój elementu?
Zwykle nie. Często rysuje się tylko połowę przekroju (profil) i obraca się go wokół osi, co daje pełną bryłę. Ważne jest, aby profil był poprawnie zamknięty (dla bryły) i jednoznacznie powiązany z osią. W przeciwnym razie CAD może utworzyć powierzchnię zamiast bryły.
Jakie błędy najczęściej popełnia się przy wyborze operacji CAD na egzaminie?
Najczęstszy błąd to wybór najpopularniejszej operacji "wyciągnięcie proste" bez analizy kształtu 3D. Drugi błąd to mylenie sweep i loft, bo oba nazywają się "przeciągnięcie". Pomaga sprawdzenie: czy jest oś obrotu (revolve), ścieżka (sweep) czy wiele przekrojów (loft).
Jak szybko odróżnić sweep od loft w modelowaniu 3D?
Sweep wymaga jednej ścieżki, po której biegnie obiekt, a profil zwykle jest stały lub kontrolowany wzdłuż toru. Loft łączy kilka przekrojów w różnych miejscach, a "ścieżka" nie jest kluczowa (choć może istnieć jako krzywa prowadząca). To inny sposób definiowania geometrii.
Jak przygotować się do pytań o operacje CAD w kwalifikacji mechatronicznej?
Ćwicz rozpoznawanie relacji szkic–bryła: weź 3–4 typowe szkice i twórz z nich modele różnymi operacjami (wyciągnięcie proste, obrotowe, sweep, loft). Ucz się po cechach geometrycznych: oś symetrii, stały przekrój, ścieżka, wiele przekrojów. To daje najszybsze decyzje na egzaminie.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Operacja wyciągnięcia obrotowego tworzy bryłę przez obrót szkicu (profilu) wokół osi, co typowo daje kształt osiowo-symetryczny widoczny na modelu 3D."
