KWALIFIKACJA MTL3 - STYCZEŃ 2016



PYTANIE NR 22.
Którą operację tłoczenia zilustrowano na rysunku?

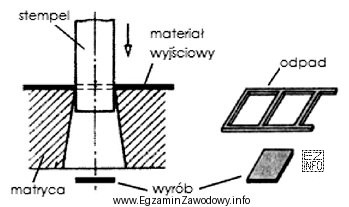

Ilustracja przedstawia proces technologiczny związany z tłoczeniem, konkretnie operację wycinania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wycinanie (wykrawanie) to operacja tłoczenia, w której stempel i matryca wycinają z blachy detal o zadanym konturze, a pozostała część stanowi odpad.
Wygniatanie zmienia kształt bez oddzielania, odcinanie zwykle tylko rozdziela materiał na odcinki, a okrawanie usuwa nadmiar po wcześniejszym kształtowaniu.

Pełne wyjaśnienie:

Wycinanie (często ujmowane też jako wykrawanie) należy do operacji oddzielania w tłoczeniu blach. Jej istotą jest to, że narzędzie (stempel współpracujący z matrycą) odcina materiał wzdłuż zamkniętego lub zadanego konturu tak, aby powstał detal o określonym kształcie. Równocześnie pozostaje część materiału, która w zależności od zadania jest odpadem albo dalszym półwyrobem (np. szkielet taśmy po wykrojeniu elementów).

Dlaczego nie pasują pozostałe odpowiedzi?

  • Wygniatanie jest operacją kształtowania: materiał ulega plastycznemu przemieszczeniu pod naciskiem, ale typowo nie następuje odcięcie fragmentu i rozdzielenie na detal i odpad. Efektem są odkształcenia (np. przetłoczenia, miejscowe pogrubienia/wybrzuszenia) zamiast wyciętego konturu.
  • Odcinanie to także oddzielanie, ale w praktyce rozumie się je jako rozdzielenie materiału na części bez "wykrojenia" określonego kształtu z wnętrza arkusza/taśmy. Często służy do skracania taśmy lub odcinania odcinka – kluczowa różnica to cel: nie tyle uzyskanie wyrobu o złożonym konturze, co rozdział materiału.
  • Okrawanie to usuwanie nadmiaru materiału (obrzeża, wypływki, naddatku) po wcześniejszej operacji kształtowania. Jest więc operacją "porządkującą" krawędź/obrys po formowaniu, a nie podstawowym wycięciem detalu z materiału wejściowego.

W zadaniach egzaminacyjnych warto patrzeć na skutek operacji: czy pojawia się osobny element o zadanym konturze oraz co dzieje się z resztą blachy. To najpewniejsza wskazówka odróżniająca wycinanie od kształtowania (wygniatania) i od operacji wykańczających (okrawania).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wycinanie w tłoczeniu blach?
Wycinanie to operacja oddzielania, w której narzędzie (stempel i matryca) wycina z blachy detal o zadanym konturze. Efektem jest oddzielny element oraz pozostały materiał (odpad lub szkielet taśmy), co odróżnia ją od operacji kształtowania.
Jak odróżnić wycinanie od odcinania na schemacie?
W wycinaniu celem jest uzyskanie detalu o określonym obrysie (często zamkniętym), a reszta materiału zostaje jako odpad/szkielet. W odcinaniu zwykle chodzi o rozdzielenie materiału na odcinki (np. skrócenie taśmy) bez "wykrojenia" kształtu z wnętrza arkusza.
Dlaczego wygniatanie nie jest operacją oddzielania?
Wygniatanie polega na plastycznym przemieszczeniu materiału pod naciskiem narzędzia. Typowo nie dochodzi do przecięcia i rozdzielenia materiału na osobne części. Dlatego na rysunkach wygniatanie rozpoznaje się po zmianie kształtu/reliefu, a nie po powstaniu osobnego detalu i odpadu.
Co to jest okrawanie i kiedy się je stosuje?
Okrawanie to operacja wykańczająca, wykonywana po formowaniu, gdy trzeba usunąć nadmiar materiału (obrzeże, wypływkę, naddatek) i uzyskać czysty obrys. Stosuje się je, gdy wcześniejszy proces pozostawia "nadlew" lub nieregularną krawędź wymagającą obróbki na prasie.
Jakie elementy ma narzędzie do wycinania (wykrojnik)?
W ujęciu podstawowym narzędzie do wycinania składa się ze stempla oraz matrycy (otworu/gniazda), które współpracują, przecinając blachę. W praktyce wykrojnik ma też elementy prowadzące i dociskowe, ale na egzaminie kluczowe jest rozumienie pary stempel–matryca.
Czy wycinanie i wykrawanie to to samo pojęcie?
W materiałach dydaktycznych spotyka się oba określenia blisko siebie, bo dotyczą operacji oddzielania realizowanej stemplem i matrycą. Na potrzeby egzaminu najważniejsze jest rozpoznanie, że chodzi o wycięcie detalu o zadanym konturze z blachy, a nie o samo odkształcanie.
Jakie są typowe błędy przy rozpoznawaniu operacji tłoczenia?
Najczęstszy błąd to kierowanie się samym brzmieniem słów (odcinanie vs wycinanie) zamiast analizą skutku procesu. Drugi błąd to mylenie operacji kształtowania (np. wygniatania) z oddzielaniem. Pomaga pytanie kontrolne: "Czy powstał osobny detal i odpad?"
Jakie cechy krawędzi mogą wskazywać na operację wycinania?
W wycinaniu krawędź powstaje przez ścinanie, więc może być widoczna strefa ścinania i ewentualny grat zależny od luzu narzędzia i stanu ostrzy. Na schematach egzaminacyjnych częściej liczy się jednak sam fakt oddzielenia elementu od arkusza niż szczegóły mikroskopowe krawędzi.
Kiedy w praktyce produkcyjnej wybiera się wycinanie zamiast wygniatania?
Wycinanie wybiera się, gdy celem jest uzyskanie elementu o określonym obrysie (np. podkładki, kształtki, wykrojone otwory/formatki). Wygniatanie stosuje się, gdy element ma pozostać jednym kawałkiem, a trzeba tylko nadać mu lokalny kształt (np. przetłoczenie, żebro).
Jak przygotować się do pytań o operacje tłoczenia na egzaminie MTL.3?
Ucz się definicji operacji wraz z ich "efektem końcowym": oddzielanie (detal + odpad) vs kształtowanie (zmiana geometrii bez rozdziału) vs wykańczanie (usuwanie naddatków). Dobrą metodą jest porównywanie par pojęć i rozwiązywanie zadań z rysunkami, bo egzamin często sprawdza rozpoznanie wizualne.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że wycinanie (wykrawanie) to operacja tłoczenia, w której stempel i matryca wycinają z blachy detal o zadanym konturze, a pozostała część stanowi odpad.
