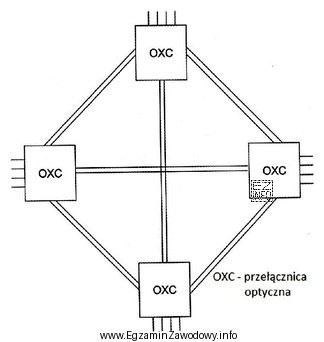

W pytaniu trzeba rozpoznać strukturę (topologię) sieci optycznej na podstawie schematu. Poprawna odpowiedź to "Kratową.", czyli topologię siatkową (mesh). Jej cechą rozpoznawczą jest to, że węzły są połączone wieloma łączami tak, aby istniały alternatywne ścieżki przesyłu danych. W praktyce oznacza to większą niezawodność: przerwanie jednego kabla/łącza nie musi odcinać komunikacji, bo ruch może zostać przekierowany inną trasą.
Dlaczego pozostałe odpowiedzi nie pasują do topologii kratowej?
- "Pierścieniową." wybiera się, gdy schemat tworzy jeden zamknięty obwód (każdy węzeł ma zwykle dwóch sąsiadów w cyklu). W pierścieniu typowy obraz to połączenia "w kółko", a nie gęsta sieć krzyżujących się łączy.
- "Typu punkt-punkt." dotyczy wyłącznie połączenia dwóch węzłów jednym łączem. Taki układ jest najprostszy i nie tworzy struktury wielowęzłowej ani redundancji tras.
- "Mieszaną." (hybrydową) można rozważać, gdy na rysunku widać wyraźnie różne fragmenty o odmiennych topologiach (np. część w gwiazdę, część w pierścień). Sam fakt, że sieć jest "rozbudowana", nie czyni jej mieszaną; o hybrydzie decyduje połączenie odrębnych, rozpoznawalnych topologii.
Wskazówka egzaminacyjna: patrz przede wszystkim na liczbę niezależnych dróg między parami węzłów. Jeśli z jednego węzła do drugiego da się dojść kilkoma różnymi trasami bez "wąskiego gardła" w postaci pojedynczego odcinka, to zwykle oznacza topologię kratową/siatkową.
