KWALIFIKACJA MEC5 - CZERWIEC 2020



PYTANIE NR 35.
Którą wartość należy wpisać do rejestru G54, jeżeli podczas ustawiania miejsca zerowego przedmiotu obrabianego po zetknięciu narzędzia z materiałem odczytana współrzędna maszynowa wynosi ZK = 156 mm?
Wymiar narzędzia w osi Z wynosi ZN = 46 mm.

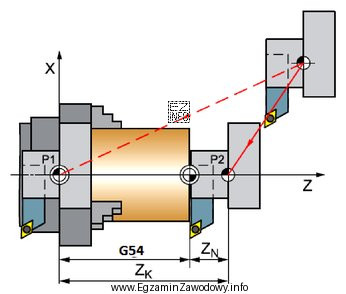

Ilustracja przedstawia schemat ustawienia miejsca zerowego przedmiotu obrabianego na tokarce CNC.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość do G54 to przesunięcie zera detalu w osi Z, wyznaczone z odczytu współrzędnej maszynowej po dotknięciu i długości/wymiaru narzędzia.
Obliczamy różnicę: 156 mm − 46 mm = 110 mm. Dlatego do rejestru G54 należy wpisać 110 mm, a nie sam wymiar narzędzia ani wynik dodawania.

Pełne wyjaśnienie:

Rejestr G54 (podobnie jak G55–G59) przechowuje przesunięcie układu roboczego względem układu maszynowego. W praktyce oznacza to, że po ustawieniu G54 sterowanie "wie", gdzie znajduje się zero detalu (punkt bazowy przedmiotu) w odniesieniu do maszyny.

W zadaniu podano, że podczas ustawiania zera detalu w osi Z narzędzie zostało dosunięte do materiału (moment "zetknięcia"), a na ekranie odczytano współrzędną maszynową: ZK = 156 mm. Podano też wymiar/długość narzędzia w osi Z: ZN = 46 mm.

Aby wyznaczyć wpis do G54, trzeba odjąć wpływ długości narzędzia od odczytu maszynowego w punkcie kontaktu. W uproszczonym ujęciu: przesunięcie = odczyt maszynowy − długość (wymiar) narzędzia.

Wykonujemy obliczenie:

156 mm − 46 mm = 110 mm

Dlatego poprawna jest odpowiedź "110 mm".

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "46 mm" to jedynie podany wymiar/długość narzędzia. Wpis do G54 nie jest "samą długością narzędzia", tylko przesunięciem zera przedmiotu wynikającym z pomiaru/odczytu.
  • "146 mm" wygląda jak wynik powstały z nieuważnego przestawienia cyfr lub błędnego, pobieżnego rachunku (heurystyka "podobnej liczby"), ale nie wynika z podanych danych.
  • "192 mm" odpowiadałoby dodawaniu 156 + 46. Taki błąd często wynika z automatycznego skojarzenia, że "trzeba coś dopisać", albo z przeniesienia nawyków z innej konwencji osi. W tym zadaniu potrzebne jest odejmowanie, bo od odczytu po dotknięciu odejmuje się długość narzędzia.

Wskazówka egzaminacyjna: jeśli w treści masz odczyt współrzędnej maszynowej w momencie dotknięcia oraz długość narzędzia w tej osi, zwykle szukasz różnicy, a nie sumy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rejestr G54 na obrabiarce CNC?
G54 to jeden z podstawowych układów roboczych (przesunięć zera detalu) w sterowaniu CNC. Po jego ustawieniu program może odnosić współrzędne do zera przedmiotu, a nie do zera maszynowego. Ułatwia to przezbrajanie i powtarzalną obróbkę serii detali.
Jaką rolę ma współrzędna maszynowa przy ustawianiu zera detalu?
Współrzędna maszynowa jest odniesiona do stałego układu maszyny. Odczyt po dotknięciu materiału mówi, gdzie fizycznie znajduje się narzędzie względem maszyny w chwili kontaktu. Na tej podstawie, po uwzględnieniu długości narzędzia, wyznacza się przesunięcie układu roboczego (np. G54).
Dlaczego w tym zadaniu trzeba odjąć 46 mm od 156 mm?
156 mm to odczyt po dotknięciu w układzie maszynowym, a 46 mm to wymiar/długość narzędzia w osi Z. Wpis do G54 ma opisywać położenie zera detalu, więc trzeba "zdjąć" wpływ długości narzędzia z odczytu. Stąd działanie 156 − 46, a nie dodawanie.
Czy do G54 wpisuje się długość narzędzia?
Nie. Długość narzędzia standardowo znajduje się w tabeli korekcji narzędzi. G54 przechowuje przesunięcie układu współrzędnych detalu. W praktyce oba elementy współpracują: korekcja narzędzia i przesunięcie G54 razem wpływają na to, gdzie maszyna "widzi" punkt Z=0 detalu.
Jakie są najczęstsze błędy przy obliczaniu wpisu do G54 w osi Z?
Najczęściej spotyka się: dodawanie zamiast odejmowania, wpisanie samej długości narzędzia, pomylenie odczytu maszynowego z roboczym oraz brak kontroli konwencji znaku osi Z na danej obrabiarce. Warto zawsze zrobić krótki "test sensu": czy wynik jest mniejszy od odczytu po dotknięciu, gdy odejmujesz długość?
Kiedy stosuje się G55, G56, G57, G58 i G59 zamiast G54?
Stosuje się je, gdy trzeba mieć kilka różnych baz/zer roboczych, np. kilka imadeł, paletę z wieloma detalami lub kilka operacji na jednym mocowaniu. Każdy układ (G54–G59) może przechowywać inne przesunięcie, co przyspiesza ustawianie i ogranicza ryzyko pomyłek przy zmianie detalu.
Jak sprawdzić, czy G54 jest ustawione poprawnie przed startem programu?
Praktycznie: wybierz właściwy układ (G54), wykonaj bezpieczny najazd w pobliże punktu bazowego, sprawdź wskazania współrzędnych w układzie roboczym, a następnie zweryfikuj na sucho (symulacja, single block) pierwsze ruchy. Dobrą praktyką jest także sprawdzenie, czy aktywne jest właściwe narzędzie i korekcja.
Czy wynik 110 mm zależy od rodzaju sterowania CNC?
Samo działanie arytmetyczne w zadaniu wynika z podanych wartości. W praktyce warsztatowej szczegóły mogą zależeć od konwencji znaków i sposobu liczenia osi Z w danym sterowaniu oraz od tego, jak zdefiniowano "wymiar narzędzia". Na egzaminie należy trzymać się modelu obliczeń wynikającego bezpośrednio z treści.
Jak powiązać ustawianie G54 z bazowaniem maszyny (referencją)?
Bazowanie (powrót na punkt referencyjny) ustala układ maszynowy i pozwala sterowaniu znać położenie osi. Dopiero na stabilnym układzie maszynowym ustawia się przesunięcia robocze typu G54. Jeśli maszyna nie jest zbazowana, odczyty maszynowe mogą być niewiarygodne, a ustawione G54 błędne.
Jak przygotować się do zadań obliczeniowych z G54 na egzamin?
Ćwicz krótkie schematy: odczyt maszynowy po dotknięciu + dane narzędzia → wpis przesunięcia. Rozwiązuj wiele wariantów (oś X/Y/Z), zapisuj działania i zawsze sprawdzaj sens wyniku. Pomaga też praca na realnej obrabiarce lub symulatorze, aby skojarzyć liczby z fizycznym ruchem osi.
info

Około 58% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • ISO 6983-1:2009, Industrial automation systems and integration — Numerical control of machines — Program format and definitions of address words — Part 1 (ogólne odniesienie do programowania NC i pojęć osi/układów)
  • ISO 841:2001, Industrial automation systems and integration — Numerical control of machines — Coordinate system and motion nomenclature (ogólne pojęcia układów współrzędnych w obrabiarkach)

Materiały:

  • Instrukcja użytkownika/obsługi sterowania CNC używanego w pracowni (rozdziały o G54–G59 i układach współrzędnych)
  • Materiały dydaktyczne z ustawiania baz i korekcji narzędzi (CNC) dla operatorów
  • Zadania treningowe z obliczania przesunięć i korekcji w osi Z (arkusze ćwiczeń)
