KWALIFIKACJA MEP2 - STYCZEŃ 2021

PYTANIE NR 8.

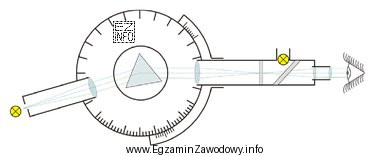

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku?
Ilustracja przedstawia schemat układu optycznego, który jest używany do pomiaru współczynnika załamania szkła optycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ tego typu służy do wyznaczania parametru materiałowego szkła, jakim jest współczynnik załamania światła.
Wady takie jak pęcherzykowatość i smużystość ocenia się metodami kontroli jakości (oględziny/porównanie), a współczynnik odbicia mierzy się inną aparaturą (np. reflektometrem/spektrofotometrem).

Pełne wyjaśnienie:

Własność "współczynnik załamania" opisuje, jak silnie materiał (np. szkło optyczne) zmienia kierunek rozchodzenia się światła na granicy ośrodków. Jest to parametr optyczny materiału, wykorzystywany m.in. do projektowania soczewek i pryzmatów oraz do identyfikacji gatunku szkła.

Układy optyczne stosowane do takiego pomiaru (typowo refraktometry lub układy bazujące na pryzmacie i obserwacji granicy załamania/warunków całkowitego wewnętrznego odbicia) pozwalają bezpośrednio wyznaczyć wartość współczynnika załamania na podstawie warunków propagacji promieni w znanej geometrii. Dlatego odpowiedź "współczynnik załamania" pasuje do przyrządu, którego działanie opiera się na zjawisku załamania.

Pozostałe propozycje dotyczą innych zagadnień:

  • "Pęcherzykowatość" oznacza obecność pęcherzyków (inkluzji gazowych) w materiale. To wada wewnętrzna szkła oceniana w ramach kontroli jakości, zwykle metodami inspekcji i klasyfikacji, a nie typowym układem do pomiaru refrakcji.
  • "Smużystość" (smugi/niejednorodności) również jest wadą materiałową związaną z niejednorodnością szkła. Jej ocena ma charakter jakościowy/porównawczy i nie jest standardowo "mierzona" tym samym układem co współczynnik załamania.
  • "Współczynnik odbicia" opisuje, jaka część światła odbija się od powierzchni. Do jego wyznaczania stosuje się przyrządy i metody fotometryczne/spektrofotometryczne (pomiar intensywności odbitej), a nie układy skoncentrowane na wyznaczaniu refrakcji.

W praktyce egzaminacyjnej warto zapamiętać rozróżnienie: parametry optyczne materiału (np. współczynnik załamania) mierzy się aparaturą opartą o załamanie, natomiast wady szkła (pęcherze, smugi) ocenia się procedurami kontroli i klasyfikacji jakości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To liczba opisująca, jak mocno szkło "spowalnia" i załamuje światło względem próżni. Im większy współczynnik załamania, tym silniejsze ugięcie promienia na granicy powietrze–szkło. Parametr ten jest kluczowy przy doborze gatunku szkła do soczewek i pryzmatów.
Refraktometr wykorzystuje zjawisko załamania (często także warunek całkowitego wewnętrznego odbicia) w układzie pryzmat–próbka. Obserwuje się granicę jasne/ciemne lub położenie obrazu i na tej podstawie wyznacza współczynnik załamania badanego szkła w zadanych warunkach.
Pęcherzykowatość to wada materiałowa (inkluzje gazowe), którą ocenia się głównie przez inspekcję i klasyfikację jakości, a nie przez pomiar refrakcji. Układ do wyznaczania współczynnika załamania nie daje bezpośredniego, jednoznacznego wyniku "liczby pęcherzyków" bez dedykowanych metod kontroli.
Smużystość to niejednorodności widoczne jako smugi lub pasma w szkle, wynikające z procesu wytopu i chłodzenia. Zwykle ocenia się ją metodami kontroli jakości (oględziny, porównanie ze wzorcami, kryteria akceptacji), a nie typowym przyrządem do pomiaru współczynnika załamania.
Tak, bo oba dotyczą zachowania światła na granicy ośrodków, ale opisują różne zjawiska. Współczynnik załamania dotyczy zmiany kierunku i prędkości światła w materiale, a współczynnik odbicia mówi, jaka część energii wraca od powierzchni. Mierzy się je innymi metodami i aparaturą.
Do pomiaru odbicia stosuje się metody fotometryczne i spektrofotometryczne, np. reflektometry lub spektrofotometry z przystawkami do pomiaru odbicia. Mierzy się intensywność światła odbitego w funkcji długości fali i kąta, co jest szczególnie ważne przy powłokach antyrefleksyjnych.
Gdy trzeba potwierdzić zgodność materiału z dokumentacją (np. przy wymianie soczewki, doborze zamiennika lub weryfikacji partii szkła). Współczynnik załamania wpływa na ogniskową i korekcję aberracji, więc błędny dobór szkła może pogorszyć parametry układu optycznego.
Najczęstszy błąd to mylenie wady jakościowej szkła (pęcherze, smugi) z parametrem materiałowym (współczynnik załamania). Drugi błąd to "strzelanie" odpowiedzią związaną z odbiciem, bo kojarzy się z optyką, mimo że schemat dotyczy refrakcji i pomiaru właściwości materiału.
Zwróć uwagę na elementy sugerujące pracę na granicy ośrodków: pryzmaty, powierzchnie kontaktu próbki, obserwację granicy światła/cienia lub układ kolimator–teleskop. Takie cechy są typowe dla przyrządów do wyznaczania współczynnika załamania, a nie dla kontroli wad czy pomiaru odbicia.
Tak. Współczynnik załamania zależy od długości fali (dyspersja) oraz od temperatury materiału. W praktyce pomiary wykonuje się w określonych warunkach (np. dla ustalonej linii widmowej i temperatury), aby wyniki były porównywalne z danymi katalogowymi i wymaganiami dokumentacji.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • Wikipedia (PL) "Współczynnik załamania", https://pl.wikipedia.org/wiki/Wsp%C3%B3%C5%82czynnik_za%C5%82amania - dostęp 2026-03-02
  • Wikipedia (PL) "Refraktometr", https://pl.wikipedia.org/wiki/Refraktometr - dostęp 2026-03-02

Materiały:

  • Podręczniki z optyki geometrycznej (rozdziały o załamaniu i współczynniku załamania)
  • Instrukcje i karty katalogowe refraktometrów stosowanych w optyce
  • Materiały szkolne z metrologii w zawodach optycznych (pomiary właściwości materiałów)
