W układach pneumatycznych prędkość ruchu tłoczyska siłownika w praktyce ustala się przez ograniczenie (dławienie) przepływu powietrza. Im mniejszy przepływ w gałęzi zasilającej/odprowadzającej komorę siłownika dla danego kierunku ruchu, tym mniejsza będzie prędkość przesuwu tłoka i tłoczyska.

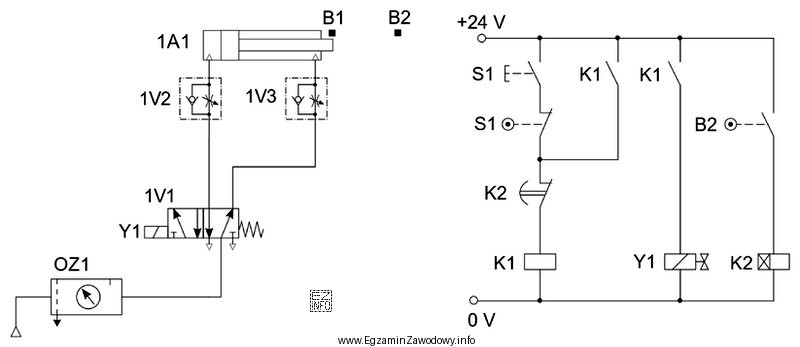

Jeżeli wymagane jest, aby tłoczysko wsuwało się wolniej niż się wysuwa, regulacji dokonuje się tylko w tym torze, który odpowiada za ruch wsuwania. W przedstawionych odpowiedziach wskazuje to działanie: "Zmniejszyć przepływy na zaworze 1V2." Oznacza to zmniejszenie nastawy przepływu na zaworze przypisanym do kierunku wsuwania, co bezpośrednio obniża prędkość tego ruchu.
Dlaczego pozostałe propozycje są nieprawidłowe?
- "Zmniejszyć równomiernie przepływy na zaworach 1V2 i 1V3." – zmniejszenie obu nastaw spowolniłoby zarówno wsuw, jak i wysuw. Nie gwarantuje uzyskania relacji "wsuw wolniej niż wysuw", bo oba kierunki byłyby ograniczane podobnie.
- "Zwiększyć równomiernie przepływy na zaworach 1V2 i 1V3." – zwiększenie przepływu zwykle przyspiesza oba kierunki. Nie realizuje celu, jakim jest spowolnienie wsuwania względem wysuwania.
- "Zmniejszyć przepływy na zaworze 1V3." – byłoby poprawne tylko wtedy, gdyby 1V3 odpowiadał za wsuwanie. W tym zadaniu (zgodnie z przyporządkowaniem elementów) kierunek wsuwania reguluje 1V2, więc dławienie 1V3 dotyczyłoby przeciwnego kierunku.
Wskazówka egzaminacyjna: najpierw zamień wymaganie na zasadę fizyczną: "wolniej" = "mniejszy przepływ w torze tego ruchu", a dopiero potem wybierz zawór przypisany do danego kierunku (wsuw albo wysuw).
