Mocowanie silnika głównego na fundamencie bardzo często łączy wymagania nośności z wymaganiem ograniczenia przenoszenia drgań na konstrukcję kadłuba. Dlatego w praktyce spotyka się posadowienia na elementach elastycznych, czyli na wibroizolatorach.

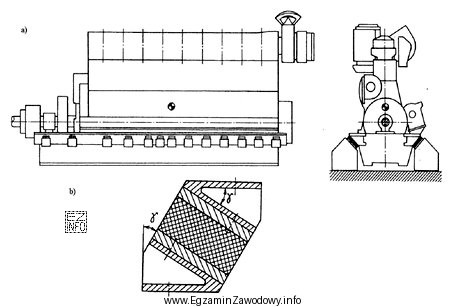

Odpowiedź "Na izolatorach gumowych." jest poprawna, jeżeli na rysunku widać elementy elastyczne o postaci gumowych wkładek/podkładek między podstawą silnika a fundamentem. Taki układ działa jak przekładka sprężysto-tłumiąca: zmniejsza przenoszenie drgań i częściowo tłumi wibracje oraz hałas konstrukcyjny.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "Na amortyzatorach." – w języku potocznym bywa to używane zamiennie, ale technicznie "amortyzator" kojarzy się z elementem tłumiącym ruch (np. hydrauliczny), a w posadowieniach maszyn okrętowych typowo rozpoznaje się izolatory (wibroizolatory) o określonej konstrukcji.
- "Na izolatorach sprężynowych." – izolator sprężynowy powinien mieć jednoznaczną cechę geometryczną: widoczną sprężynę lub zespół sprężyn. Jeżeli na rysunku zamiast sprężyn są warstwy/elastyczne wkładki, właściwe jest wskazanie wersji gumowej.
- "Spawania do podkładek stalowych." – spawanie tworzy połączenie sztywne. Takie rozwiązanie zwiększa przenoszenie drgań na fundament i kadłub oraz utrudnia demontaż/serwis. W pytaniu chodzi o rozpoznanie metody mocowania, a połączenie spawane byłoby łatwo identyfikowalne po symbolach spoin lub detalach konstrukcyjnych typowych dla spawania.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku" szukaj detalu rozstrzygającego (sprężyna vs wkładka gumowa vs oznaczenia spoin). Nie opieraj się na samym ogólnym skojarzeniu, bo terminy "amortyzator" i "izolator" bywają mylone.
