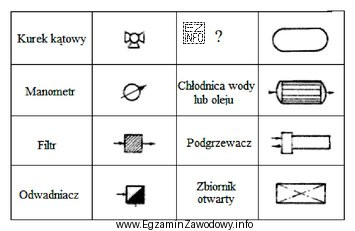

Na schematach instalacji w siłowni okrętowej (np. układ sprężonego powietrza, paliwowy, olejowy, parowy) stosuje się symbole graficzne urządzeń. Tabela/legenda symboli pozwala szybko powiązać znak z konkretnym elementem wyposażenia, co jest kluczowe przy montażu, trasowaniu rurociągów i kontroli zgodności z dokumentacją.
Odpowiedź "zbiornik ciśnieniowy" jest właściwa, ponieważ zbiornik pracujący pod ciśnieniem jest urządzeniem magazynującym medium (np. powietrze rozruchowe, azot, czynnik roboczy) i w oznaczeniach schematowych jest traktowany jako naczynie/zbiornik, a nie jako maszyna napędowa czy aparat procesu.
Dlaczego pozostałe odpowiedzi nie pasują?
- "silnik turbinowy" to maszyna napędowa (źródło mocy). Jej symbol zwykle wskazuje na element wirujący/napędowy i jest klasyfikowany inaczej niż zbiorniki. Na schemacie ma sens w kontekście układu napędowego, a nie jako typowe "naczynie".
- "sprężarka wirnikowa" jest maszyną przepływową podnoszącą ciśnienie gazu. W symbolice schematowej sprężarki odróżnia się od zbiorników m.in. przez wskazanie kierunku przepływu i charakterystyczny znak maszyny, ponieważ jej funkcją jest sprężanie, a nie magazynowanie.
- "wyparownik" jest aparatem cieplnym (wymiennikiem/elementem obiegu chłodniczego lub parowego). Oznaczenia wyparowników zwykle należą do grupy wymienników i są powiązane z procesem zmiany fazy, dlatego ich symbole w legendach są inne niż dla naczyń ciśnieniowych.
Wskazówka egzaminacyjna: najpierw ustal, czy symbol opisuje naczynie (zbiornik), maszynę czy aparat wymiany ciepła. Dopiero potem wybieraj nazwę urządzenia. To ogranicza pomyłki wynikające z podobieństwa znaków.
