Pytanie dotyczy krojenia zautomatyzowanego w krojowni, gdy układy kroju (markery) są przygotowywane w systemie CAD bezpośrednio przed cięciem. Kluczowe są tu dwa warunki: cięcie z nakładu oraz sterowanie danymi z CAD. W praktyce oznacza to maszynę, która potrafi odtworzyć przebieg linii cięcia zgodnie z cyfrowym układem kroju, zapewniając wysoką dokładność i powtarzalność.

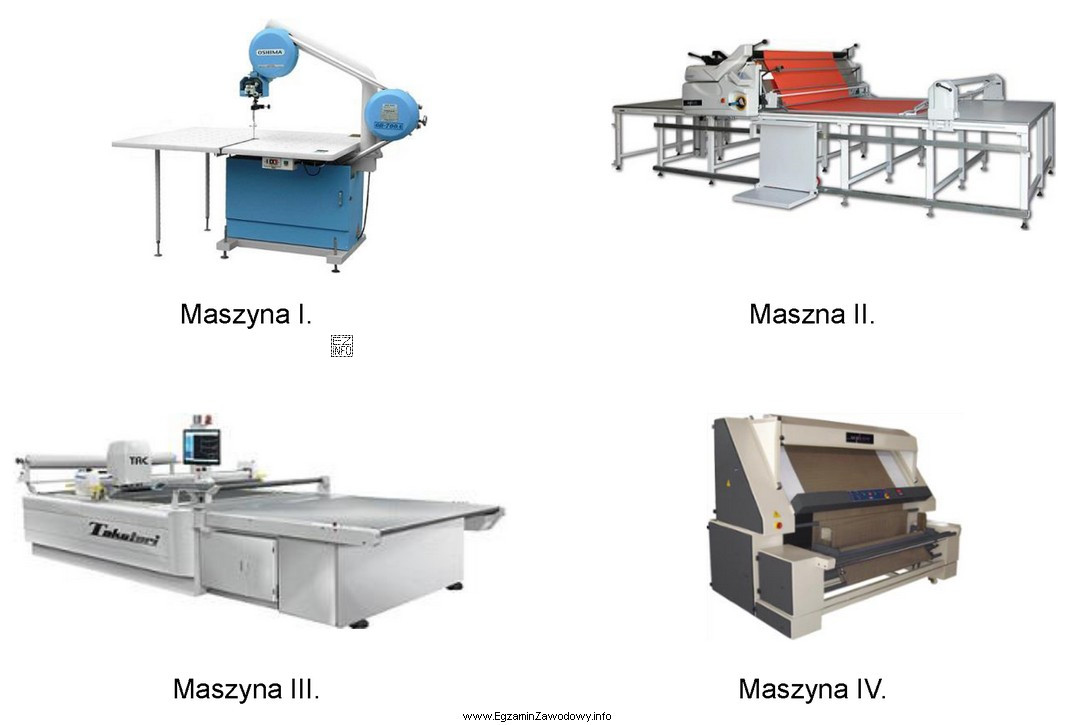

Odpowiedź "Maszyna III" jest poprawna, ponieważ odpowiada urządzeniu przeznaczonemu do takiego właśnie zadania: precyzyjnego wykrawania elementów z wielowarstwowego nakładu według układu kroju przygotowanego komputerowo. W zadaniach egzaminacyjnych rozpoznaje się je po cechach typowych dla zautomatyzowanego cięcia (praca według zaprogramowanego przebiegu, rozwiązania zwiększające dokładność, dostosowanie do krojenia nakładu, a nie pojedynczej warstwy).
- Odpowiedź "Maszyna II" jest nieprawidłowa, jeśli przedstawia urządzenie do cięcia ręcznego lub półautomatycznego, gdzie operator prowadzi narzędzie i nie ma bezpośredniej realizacji układu z CAD. Taka maszyna może ciąć, ale nie spełnia warunku pracy według markeru z systemu.
- Odpowiedź "Maszyna I" jest nieprawidłowa, jeżeli jest to maszyna do innego etapu (np. przygotowania materiału, prasowania, klejenia) albo do cięcia, ale nie z nakładu lub nie według układu kroju z CAD. Wtedy nie zapewnia wymaganej funkcjonalności procesu CAD → krojenie.
- Odpowiedź "Maszyna IV" jest nieprawidłowa, jeśli dotyczy wykrawania na wykrojnikach (prasa) lub urządzenia o ograniczonej elastyczności kształtów. W produkcji opartej o układy z CAD potrzebna jest możliwość cięcia wielu różnych kształtów bez wykonywania wykrojników.
Wskazówka egzaminacyjna: w treści szukaj połączenia "układy kroju z CAD" + "wykrawanie z nakładu". To zwykle kieruje na automatyczne urządzenie tnące (cutter) pracujące według danych cyfrowych, a nie na narzędzie prowadzone ręcznie ani prasę z wykrojnikami.
