KWALIFIKACJA CHM2 - CZERWIEC 2016



PYTANIE NR 20.
Którą z wymienionych pomp należy zastosować do podnoszenia cieczy na wysokość 100 m z wydajnością 750 m3/h?

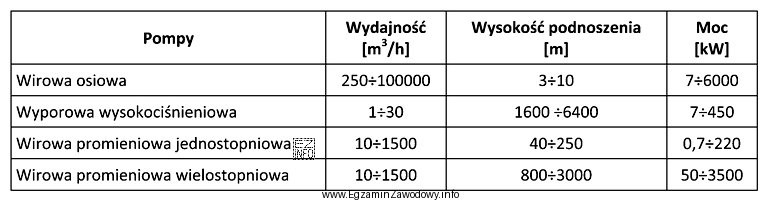

Ilustracja przedstawia tabelę z danymi dotyczącymi różnych typów pomp, które mogą być stosowane w kontekście technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do dużej wydajności rzędu 750 m3/h zwykle stosuje się pompy wirowe, a nie wyporowe.
Pompa osiowa jest przeznaczona głównie do bardzo dużych przepływów przy małych wysokościach podnoszenia, natomiast pompa promieniowa lepiej nadaje się do większych wysokości podnoszenia, takich jak 100 m.

Pełne wyjaśnienie:

W pytaniu trzeba dobrać rodzaj pompy do dwóch parametrów pracy: wydajności (750 m3/h) i wysokości podnoszenia (100 m). W praktyce inżynierskiej ostateczny dobór wymaga charakterystyk H-Q konkretnego typoszeregu, ale na poziomie egzaminu zawodowego ocenia się przede wszystkim właściwy typ pompy dla danego zakresu.

Odpowiedź "Pompę wirową promieniową jednostopniową." jest wskazana jako właściwa, ponieważ pompy wirowe promieniowe (odśrodkowe) są standardowo stosowane do układów, w których potrzebna jest zauważalna wysokość podnoszenia przy jednocześnie dużym przepływie. W ujęciu ogólnym pompa promieniowa "lepiej buduje" wysokość podnoszenia niż pompa osiowa.

Dlaczego pozostałe propozycje są odrzucane w takim ujęciu egzaminacyjnym:

  • "Pompę wyporową wysokociśnieniową." – pompy wyporowe są wybierane głównie tam, gdzie potrzebne są bardzo wysokie ciśnienia lub precyzyjne dawkowanie, ale typowo nie kojarzy się ich z tak dużymi wydajnościami objętościowymi jak 750 m3/h. Częstym błędem jest wybór tej odpowiedzi tylko dlatego, że 100 m brzmi jak "wysokie ciśnienie".
  • "Pompę wirową osiową." – pompy osiowe sprawdzają się przy bardzo dużych przepływach, ale zwykle przy niewielkiej wysokości podnoszenia. Mechanizm błędu polega na skupieniu się wyłącznie na dużym przepływie i pominięciu wymaganych 100 m podnoszenia.
  • "Pompę wirową promieniową wielostopniową." – stopniowanie stosuje się, gdy wymagana wysokość podnoszenia jest na tyle duża, że wygodniej uzyskać ją przez sumowanie przyrostów energii na kolejnych stopniach. W zadaniach testowych rozróżnia się jednak ogólnie przypadki, w których wystarcza rozwiązanie jednostopniowe. Typowym błędem jest automatyczne założenie, że "duża wysokość" zawsze oznacza "wielostopniowa", bez uwzględnienia założeń zadania.

Wskazówka egzaminacyjna: przy pytaniach o dobór rodzaju pompy warto zapamiętać parę: osiowa = bardzo duży przepływ / mała wysokość, promieniowa = większa wysokość podnoszenia, a wyporowa = szczególne wymagania (dawkowanie, lepkość, wysokie ciśnienie) kosztem przepływu. To ułatwia eliminację opcji bez wykonywania obliczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza wysokość podnoszenia 100 m w doborze pompy?
Wysokość podnoszenia to miara energii, jaką pompa przekazuje cieczy, często utożsamiana z "wymaganym sprężem". 100 m oznacza, że układ potrzebuje takiej różnicy energii (ciśnienia) między ssaniem a tłoczeniem, aby ciecz mogła zostać podniesiona i przepłynąć przez instalację.
Jak odróżnić pompę osiową od promieniowej na egzaminie?
Pompa osiowa przemieszcza ciecz głównie wzdłuż osi wirnika i jest kojarzona z bardzo dużymi przepływami przy małej wysokości podnoszenia. Pompa promieniowa (odśrodkowa) nadaje cieczy składową promieniową i lepiej nadaje się do większych wysokości podnoszenia.
Dlaczego pompa wyporowa nie pasuje do wydajności 750 m3/h?
Pompy wyporowe są świetne do wysokich ciśnień, lepkości i dozowania, ale przy bardzo dużych przepływach stają się zwykle niepraktyczne (gabaryty, pulsacje, złożoność). Na poziomie doboru ogólnego 750 m3/h sugeruje raczej zastosowanie pompy wirowej.
Czy pompa wielostopniowa zawsze jest lepsza przy dużej wysokości podnoszenia?
Nie zawsze. Wielostopniowość pomaga uzyskać duży spręż, ale oznacza większą złożoność i koszty. W zadaniach egzaminacyjnych często sprawdza się, czy potrafisz rozpoznać, kiedy w ogólnym ujęciu wystarczy pompa promieniowa bez automatycznego wybierania opcji "wielostopniowa".
Jakie parametry poza Q i H są ważne przy doborze pompy w zakładzie chemicznym?
Poza wydajnością i wysokością podnoszenia liczą się m.in.: lepkość, gęstość, temperatura, skłonność do kawitacji (NPSH), obecność ciał stałych, korozyjność, wymagania ATEX oraz materiał wykonania. Na egzaminie często upraszcza się te czynniki, ale w praktyce decydują o wyborze konstrukcji.
Co to jest charakterystyka H-Q pompy i po co się ją sprawdza?
Charakterystyka H-Q to wykres zależności wysokości podnoszenia (H) od wydajności (Q) dla danej pompy. Pozwala sprawdzić, czy pompa osiągnie wymagane parametry w punkcie pracy instalacji. W praktyce bez tego wykresu nie dobiera się modelu pompy "z samej nazwy".
Kiedy w przemyśle chemicznym wybiera się pompę wyporową zamiast wirowej?
Gdy ważne jest precyzyjne dozowanie, praca z mediami lepkimi, tłoczenie przy wysokich ciśnieniach lub gdy wymagany przepływ ma być mało zależny od zmian oporów instalacji. Wtedy pompa wyporowa bywa korzystniejsza, mimo że często ma mniejsze typowe wydajności.
Jakie są typowe błędy w pytaniach o dobór pompy na egzaminie?
Najczęściej: wybór odpowiedzi z hasłem "wysokociśnieniowa" bez analizy wydajności; mylenie osiowej z promieniową, bo obie są "wirowe"; oraz automatyczne wskazywanie "wielostopniowej" przy dużej wysokości podnoszenia. Pomaga szybka analiza pary: duży przepływ + duża wysokość.
Czy można przeliczyć 100 m podnoszenia na ciśnienie i czy to potrzebne w tym zadaniu?
Da się oszacować zależność między wysokością podnoszenia a ciśnieniem, ale w tym pytaniu nie jest to konieczne, bo sprawdzany jest dobór typu pompy, a nie obliczenia. Kluczowe jest rozpoznanie, że 100 m to istotna wysokość podnoszenia, która eliminuje typowo pompę osiową.
Jak najszybciej rozwiązać takie pytanie testowe bez danych katalogowych?
Ustal, czy przepływ jest "mały" czy "duży" i czy wysokość podnoszenia jest "mała" czy "duża". Następnie dopasuj: osiowa (duży przepływ, mała wysokość), promieniowa (większa wysokość), wyporowa (dozowanie/lepkie/wysokie ciśnienie). To pozwala zawęzić wybór w kilka sekund.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • Karassik I.J. (red.), "Pump Handbook", rozdziały dotyczące doboru pomp i charakterystyk H-Q (źródło książkowe)
  • Sulzer, "Centrifugal Pump Handbook", część opisująca różnice pomp promieniowych i osiowych oraz zakresy zastosowań (źródło książkowe)
