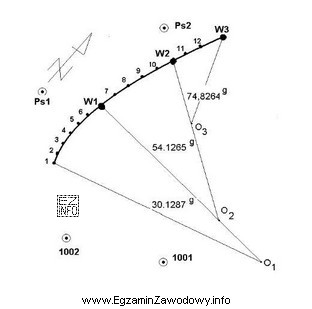

Pytanie sprawdza umiejętność rozpoznania elementu geometrycznego trasy na podstawie szkicu z dokumentacji projektowej. Poprawną odpowiedzią jest łuk koszowy, czyli krzywa złożona, zwykle budowana z dwóch lub więcej fragmentów łuków kołowych o różnych promieniach, aby uzyskać łagodniejsze przejście kierunku niż w przypadku pojedynczego łuku o stałym promieniu.
Dlaczego "łuk koszowy"?
Na szkicach projektowych łuk koszowy identyfikuje się przez to, że krzywizna nie jest jednolita na całej długości – w praktyce oznacza to zestawienie odcinków o różnych promieniach (często symetrycznie), dzięki czemu odcinek "prowadzi" trasę płynniej. Taki zapis bywa spotykany w projektach osi obiektów liniowych, które geodeta później tyczy lub inwentaryzuje.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Serpentyna – to nie pojedynczy element geometryczny, lecz układ kolejnych zakrętów/łuków na krótkim odcinku (zwykle w terenie górskim), tworzących charakterystyczną sekwencję zmian kierunku. Jeżeli szkic przedstawia pojedynczą krzywą złożoną, nie opisuje "serpentyny" jako układu wielokrotnego.
- Klotoida – jest krzywą przejściową, w której krzywizna zmienia się w sposób ciągły (typowo liniowo w funkcji długości). Na rysunkach często występuje jako odcinek łączący prostą z łukiem kołowym lub dwa łuki o różnych promieniach, ale sama w sobie ma inną ideę niż złożenie kilku łuków kołowych.
- Łuk odwrotny – oznacza dwa następujące po sobie łuki o przeciwnych zwrotach (kształt "S"), rozdzielone punktem styku lub krótką wstawką. Jeśli szkic nie pokazuje zmiany zwrotu krzywizny, nie jest to łuk odwrotny.
Wskazówka egzaminacyjna: porównuj odpowiedzi według tego, czy opisują pojedynczą krzywą (łuk koszowy, klotoida) czy układ kilku zakrętów (serpentyna) oraz czy występuje zmiana zwrotu (łuk odwrotny). To ogranicza pomyłki terminologiczne.
