PYTANIE NR 39.
Którego narzędzia z przedstawionych należy użyć, aby wlutować elementy tak jak na rysunku?

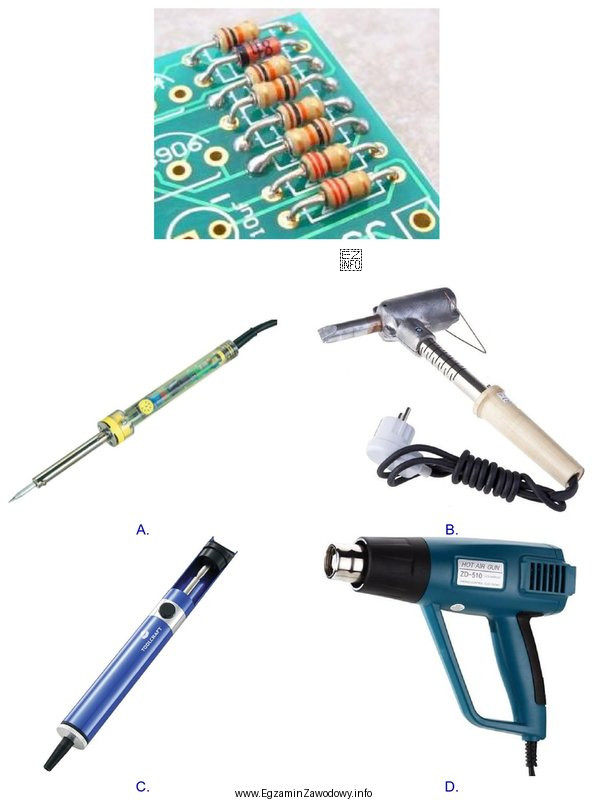

Ilustracja przedstawia cztery narzędzia związane z lutowaniem oraz fragment płytki drukowanej z zamontowanymi rezystorami.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wlutowanie elementów w płytkę wymaga narzędzia, które dostarczy kontrolowane ciepło do pola lutowniczego i wyprowadzenia, aby stopić spoiwo (cynę) z topnikiem i utworzyć prawidłową spoinę.
Dlatego właściwe jest narzędzie przeznaczone do lutowania, a nie narzędzia do cięcia, skręcania czy pomiarów.

Pełne wyjaśnienie:

"Wlutować elementy" oznacza wykonać trwałe połączenie elektryczne i mechaniczne między wyprowadzeniem elementu a polem lutowniczym na płytce drukowanej (PCB). Do tego potrzebne jest kontrolowane źródło ciepła, które pozwala stopić spoiwo lutownicze (najczęściej stop cyny) przy użyciu topnika, tak aby lut zwilżył zarówno wyprowadzenie, jak i pad.

W praktyce wybiera się narzędzie do lutowania (np. lutownicę/stację lutowniczą), ponieważ umożliwia ono:

  • ustawienie lub utrzymanie właściwej temperatury grota,
  • precyzyjne podgrzanie miejsca lutowania bez nadmiernego grzania całej płytki,
  • wykonanie spoiny o poprawnym kształcie i zwilżeniu (bez tzw. "zimnego lutu").

Pozostałe typowe narzędzia spotykane na stanowisku mechatronika nie służą do wlutowywania:

  • Narzędzia tnące/ściągające izolację przygotowują przewody, ale nie tworzą spoiny lutowniczej.
  • Narzędzia do skręcania lub montażu mechanicznego (np. klucze, wkrętaki) wykonują połączenia śrubowe, nie lutowane.
  • Narzędzia pomiarowe (np. multimetr) służą do kontroli napięć/ciągłości, ale nie realizują procesu łączenia.
  • Źródła gorącego powietrza mogą być użyte w niektórych technikach (np. przy SMT/rework), jednak przy typowym "wlutowaniu" elementów przewlekanych najwłaściwsza jest lutownica z grotem.

Wskazówka egzaminacyjna: kluczowe jest słowo "wlutować". Jeżeli w treści pojawia się lutowanie, szukaj narzędzia, które topi spoiwo i pozwala wykonać spoinę, a nie narzędzia do obróbki mechanicznej lub diagnostyki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to znaczy "wlutować element" na płytce PCB?
Wlutować element to przylutować jego wyprowadzenia do pól lutowniczych na PCB, tworząc trwałe połączenie elektryczne i mechaniczne. Wymaga to podgrzania pada i wyprowadzenia oraz stopienia spoiwa lutowniczego z topnikiem, aby lut dobrze zwilżył łączone powierzchnie.
Jakie narzędzie jest potrzebne do wlutowania elementów przewlekanych (THT)?
Najczęściej używa się lutownicy grotowej lub stacji lutowniczej z odpowiednim grotem. Takie narzędzie zapewnia kontrolowane, punktowe grzanie, co ułatwia wykonanie poprawnej spoiny bez przegrzewania płytki. Dodatkowo potrzebne są spoiwo (cyna) i topnik.
Dlaczego nie da się wlutować elementów samą opalarką?
Opalarka grzeje szerokim strumieniem gorącego powietrza i zwykle ma mniejszą precyzję. Łatwo przegrzać elementy, stopić izolacje lub uszkodzić laminat. Do typowego wlutowania THT skuteczniejsze jest punktowe grzanie grotem lutownicy, które pozwala szybko stopić lut dokładnie tam, gdzie trzeba.
Jak rozpoznać poprawną spoinę lutowniczą na egzaminie?
Poprawna spoina jest gładka, błyszcząca (zwykle), ma kształt równomiernego stożka/menisku i wyraźnie "wchodzi" na wyprowadzenie oraz pad (zwilżenie). Nie powinna tworzyć kulki, pęknięć ani mostków między polami. Zimne luty bywają matowe i grudkowate.
Jak dobrać temperaturę lutownicy do typowych prac serwisowych?
Temperaturę dobiera się do rodzaju spoiwa, masy termicznej pola i grota oraz czasu grzania. Zbyt niska wydłuża lutowanie i sprzyja zimnym lutom, a zbyt wysoka przegrzewa elementy i odrywa pady. Na egzaminie ważniejsza jest zasada: krótko, precyzyjnie i z właściwym grotem.
Co jest potrzebne oprócz lutownicy, żeby wlutować element?
Poza lutownicą potrzebujesz spoiwa lutowniczego (np. drutu lutowniczego), topnika (często w spoiwie, czasem dodatkowo), narzędzia do przytrzymania elementu (pęseta/"trzecia ręka") oraz odsysacza lub plecionki do poprawek. Przydaje się też gąbka/mosiądz do czyszczenia grota.
Jakie błędy BHP są najczęstsze przy lutowaniu?
Najczęstsze to dotykanie rozgrzanego grota, brak wentylacji/odciągu oparów, praca bez okularów przy odpryskach cyny, odkładanie lutownicy poza podstawką oraz lutowanie na łatwopalnym podłożu. W mechatronice dochodzi ryzyko uszkodzenia ESD, więc ważne są też zasady antystatyczne.
Czy do wlutowania elementu SMT używa się innych narzędzi niż do THT?
Często tak. Dla SMT używa się m.in. hot-air, pęsety, pasty lutowniczej i czasem preheatera, bo elementy są małe i lutuje się pola powierzchniowe. Dla THT typowa jest lutownica grotowa i drut lutowniczy. Na egzaminie liczy się dopasowanie narzędzia do techniki montażu.
Jakie są objawy "zimnego lutu" i jak go poprawić?
Zimny lut ma słabe zwilżenie, bywa matowy, grudkowaty i może powodować przerwy lub niestabilne działanie układu. Poprawa polega na ponownym podgrzaniu połączenia, dodaniu topnika i niewielkiej ilości spoiwa, aż spoina stanie się jednolita. Ważne jest czyszczenie grota i krótki czas grzania.
Jak przygotować się do pytania o dobór narzędzia do lutowania na egzaminie?
Warto przećwiczyć rozpoznawanie narzędzi na zdjęciach: lutownica, stacja, hot-air, odsysacz, plecionka, pęseta, szczypce, ściągacz izolacji. Następnie kojarzyć je z czynnościami: łączenie (lutowanie), rozlutowanie, przygotowanie przewodu, montaż mechaniczny, pomiar. To skraca czas decyzji.
