KWALIFIKACJA ELM6 - CZERWIEC 2016 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

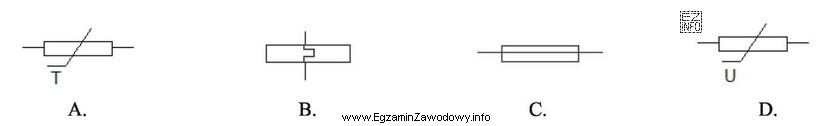

Symbol graficzny oznaczony jako D. przedstawia warystor, który jest urządzeniem elektrycznym zabezpieczającym układ przed skutkami wystąpienia przepięć w sieci energetycznej. Warystor charakteryzuje się tym, że przy normalnych warunkach pracy jest elementem o wysokiej rezystancji, a przy wystąpieniu przepięcia jego rezystancja gwałtownie spada, co pozwala na odprowadzenie nadmiernego napięcia do ziemi lub innego punktu odniesienia, chroniąc w ten sposób urządzenia elektryczne.
