KWALIFIKACJA ELM6 - STYCZEŃ 2024

PYTANIE NR 19.
Którego symbolu należy użyć rysując schemat elektroniczny z tranzystorem unipolarnym MOSFET-P?

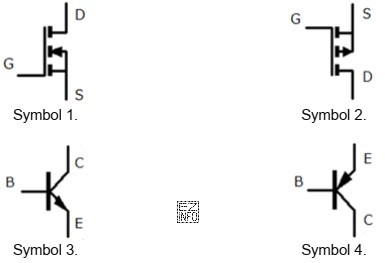

Ilustracja przedstawia cztery symbole elektroniczne, które są używane w schematach elektronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
MOSFET-P (PMOS) rozpoznaje się po cechach symbolu odróżniających go od MOSFET-N, m.in. po sposobie oznaczenia kanału i relacji źródło–bramka. Wśród podanych rysunków właściwy znak graficzny odpowiada "Symbolowi 2", czyli temu, który przedstawia tranzystor unipolarny z kanałem typu P.

Pełne wyjaśnienie:

Na schematach elektronicznych tranzystory MOSFET rozróżnia się przede wszystkim jako elementy z kanałem typu N (NMOS) oraz z kanałem typu P (PMOS, czyli MOSFET-P). Pytanie sprawdza umiejętność identyfikacji symbolu PMOS wśród kilku wariantów.

Poprawna jest odpowiedź "Symbolu 2.", ponieważ odpowiada on oznaczeniu tranzystora MOSFET z kanałem P (MOSFET-P) zgodnie z konwencją zastosowaną w dołączonym zestawie symboli. W praktyce egzaminacyjnej kluczowe jest, aby nie sugerować się samą nazwą "MOSFET", tylko sprawdzić cechy symbolu, które odróżniają typ kanału.

Dlaczego pozostałe propozycje są błędne? Ponieważ przedstawiają inne warianty elementów: najczęściej spotykane pomyłki to wskazanie symbolu NMOS zamiast PMOS, wybór symbolu tranzystora bipolarnego (BJT) lub wybór wariantu MOSFET o innym układzie wyprowadzeń/oznaczeń niż wymagany w pytaniu. Takie rozbieżności mogą wyglądać podobnie "na pierwszy rzut oka", ale prowadzą do błędnego odczytu funkcji układu (np. kluczowania po stronie masy vs po stronie zasilania).

Wskazówka do nauki: ćwicz rozpoznawanie elementów zawsze w kontekście bramki, źródła i drenu oraz typu kanału. Dobrą metodą jest porównywanie symboli parami (PMOS kontra NMOS) i dopisywanie do nich skrótów wyprowadzeń. Na egzaminie poświęć kilka sekund na analizę cechy odróżniającej typ kanału, zamiast wybierać symbol "najbardziej podobny" do zapamiętanego rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
MOSFET-P (PMOS) to tranzystor polowy z kanałem typu P. Na schemacie odróżnia się go od MOSFET-N po cechach symbolu wynikających z przyjętej konwencji rysunkowej. W praktyce PMOS bywa używany jako klucz "po stronie zasilania" w układach mechatronicznych.
Trzeba porównać cechy symbolu wskazujące typ kanału (P lub N) oraz sposób oznaczenia wyprowadzeń. Najczęstszy błąd to wybór symbolu "podobnego" bez sprawdzenia, czy odpowiada kanałowi P. Warto ćwiczyć rozpoznawanie na wielu przykładach z różnych bibliotek CAD.
Różnice wynikają z konwencji rysunkowych (np. różne standardy i biblioteki E-CAD) oraz z tego, czy symbol pokazuje element jako dyskretny, z podłożem, z diodą pasożytniczą, itp. Dlatego na egzaminie należy kierować się symbolem z dołączonego zestawu, a nie tylko pamięcią jednego rysunku.
Podstawowe wyprowadzenia to: bramka, źródło i dren. Na schemacie bramka jest zwykle "oddzielona" od kanału, a źródło i dren są połączone z kanałem. Rozpoznanie wyprowadzeń jest ważne, bo błędne przypisanie prowadzi do złej interpretacji działania klucza w układzie sterowania.
Tak. MOSFET należy do tranzystorów polowych, w których przewodzenie w kanale jest związane głównie z nośnikami większościowymi (stąd określenie "unipolarny"). Dla mechatronika istotne jest to, że MOSFET-y często pracują jako szybkie klucze w zasilaczach i sterownikach.
PMOS często stosuje się w przełączaniu po stronie dodatniego zasilania (high-side), np. do odłączania zasilania modułu lub ochrony przed odwrotną polaryzacją w prostych układach. Wybór zależy od wymaganego sterowania bramką, strat mocy oraz poziomów napięć w sterowniku.
Typowe są: pomylenie PMOS z NMOS przez nieuwagę, potraktowanie symbolu MOSFET jak symbolu BJT oraz ignorowanie konwencji użytej w danej dokumentacji. Uczniowie często kierują się "podobieństwem" zamiast sprawdzić cechę różnicującą typ kanału i położenie wyprowadzeń.
Nie zawsze. W wielu bibliotekach E-CAD dioda pasożytnicza (body diode) jest rysowana, ale czasem symbol jest uproszczony i jej nie pokazuje. Na egzaminie należy stosować symbol zgodny z materiałem zadania. W praktyce serwisowej warto pamiętać o istnieniu tej diody przy analizie kierunku przewodzenia.
Najpewniej: sprawdzić nazwę elementu w bibliotece (PMOS/P-channel), a potem porównać wyprowadzenia i opis pinów (G, S, D) w danych elementu. Warto też zweryfikować symbol z kartą katalogową, bo błędnie przypisane piny na schemacie prowadzą do problemów na etapie montażu i uruchomienia.
Ćwicz systematycznie: rozpoznawanie symboli na schematach, kojarzenie ich z funkcją w układzie oraz szybkie odróżnianie podobnych elementów (MOSFET vs BJT, PMOS vs NMOS). Dobrze działa praca z krótkimi zestawami zadań "4 symbole – wybierz właściwy" oraz analiza typowych układów zasilania i sterowania.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "MOSFET-P (PMOS) rozpoznaje się po cechach symbolu odróżniających go od MOSFET-N, m.in. po sposobie oznaczenia kanału i relacji źródło–bramka."
