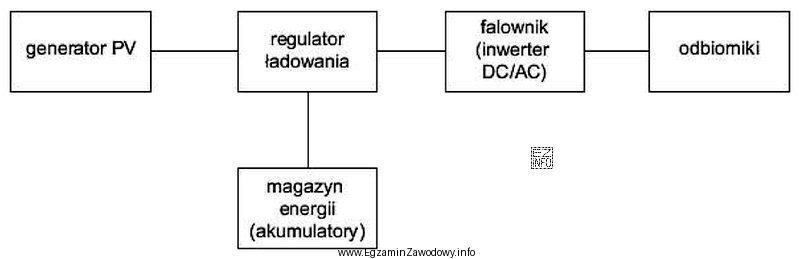

System fotowoltaiczny OFF GRID (wyspowy) to instalacja, która zasila odbiorniki bez współpracy z siecią elektroenergetyczną. Kluczową cechą takiego układu jest konieczność zapewnienia energii także wtedy, gdy nie ma nasłonecznienia, dlatego w typowym schemacie blokowym pojawia się magazyn energii oraz elementy sterujące ładowaniem.
Najczęściej spotykany łańcuch funkcjonalny OFF GRID to:
- moduły PV (źródło DC),
- regulator ładowania (kontroluje proces ładowania i zabezpiecza akumulatory),
- akumulator / bateria (bufor energii),
- inwerter (zamiana DC/AC dla odbiorników prądu przemiennego),
- odbiorniki (instalacja w obiekcie).
Odpowiedź "Fotowoltaiki typu ON GRID" jest niepoprawna, bo układ on-grid z definicji współpracuje z siecią i w schemacie powinien występować blok przyłączenia do sieci oraz typowy falownik sieciowy synchronizujący się z siecią. W wielu układach on-grid nie ma akumulatora (lub jest to już wariant hybrydowy, a nie klasyczny on-grid).
Odpowiedzi "Wytwarzania energii w elektrowni wodnej" i "Wytwarzania energii w elektrowni wiatrowej" są błędne, ponieważ schematy takich elektrowni obejmują inne bloki procesu (np. turbina wodna/wiatrowa, przekładnia, generator, układy regulacji prędkości i mocy). W fotowoltaice nie występuje etap zamiany energii mechanicznej na elektryczną, więc na schemacie nie powinno być elementów typu turbina czy generator synchroniczny/asynchroniczny napędzany mechanicznie.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematów blokowych szukaj elementu, który rozstrzyga typ systemu. Dla OFF GRID jest to najczęściej akumulator oraz regulator ładowania, a dla ON GRID – wyraźne połączenie z siecią i synchronizacja pracy falownika z siecią.
