KWALIFIKACJA ELM1 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

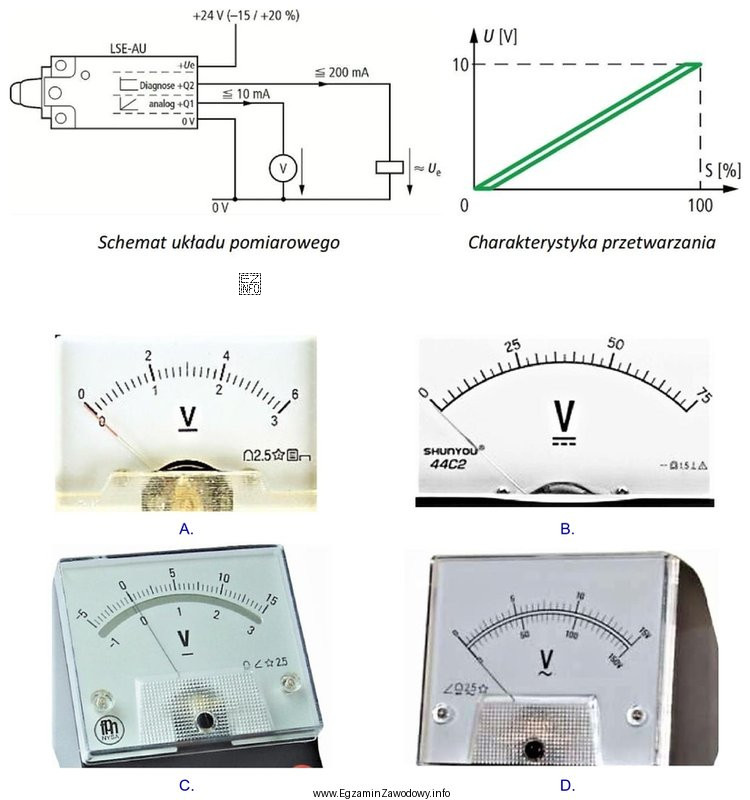

Aby sprawdzić poprawność wskazań sygnału wyjściowego +Q1 analogowego łącznika krańcowego, należy użyć miernika, który jest w stanie zmierzyć napięcie w zakresie, w jakim pracuje łącznik. Na schemacie układu pomiarowego widać, że napięcie wyjściowe może wynosić do 10V. Miernik oznaczony literą C ma skalę do 15V, co jest wystarczające do przeprowadzenia pomiaru. Pozostałe mierniki mają skale odpowiednio do 3V, 75V i 250V, z czego tylko miernik C ma odpowiedni zakres do pomiaru napięcia do 10V.
