Zadanie sprawdza umiejętność odczytu adresacji IP z dokumentacji/schematu sieci stosowanej w systemach mechatronicznych opartych o sterowniki PLC. W sieci Ethernet każdy węzeł (np. sterownik PLC, panel operatorski lub komputer wizualizacyjny, urządzenia pośrednie) ma przypisany adres IPv4, który pozwala na komunikację.

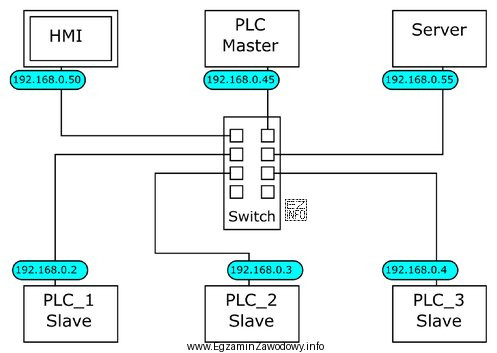

Poprawna jest odpowiedź "192.168.0.50", ponieważ na rysunku to właśnie taki adres IP przypisano urządzeniu pełniącemu funkcję wizualizacji procesu sterowania (typowo panel operatorski lub stacja operatorska). W tym typie zadań nie wybiera się "najbardziej typowego" adresu, tylko ten, który jest jednoznacznie przypisany do właściwego elementu na schemacie.
Dlaczego pozostałe odpowiedzi są błędne:
- "192.168.0.45" – to adres innego urządzenia w tej samej sieci; częsty błąd wynika z pomylenia węzłów lub odczytu adresu z sąsiedniej etykiety.
- "192.168.0.1" – często bywa kojarzony z bramą/routerem lub urządzeniem nadrzędnym, ale w zadaniu należy trzymać się przypisań z rysunku, a nie stereotypu ".1 = główne".
- "192.168.0.55" – również może należeć do innego węzła (np. sterownika, modułu komunikacyjnego, innego panelu); wybór bywa skutkiem nieuwagi lub zgadywania "okrągłych" adresów.
Wskazówka egzaminacyjna: najpierw znajdź na schemacie urządzenie wizualizacyjne (opis/ikona), dopiero potem sprawdź jego etykietę z adresem IP. Unikniesz pomyłki z adresem bramy lub sterownika PLC.
