PYTANIE NR 30.

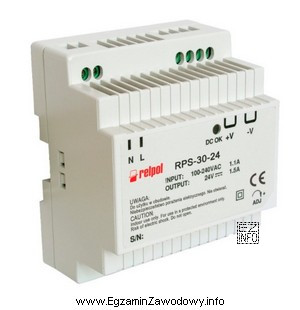

Na rysunku przedstawiono
Ilustracja przedstawia zasilacz impulsowy, co jest zgodne z poprawną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "zasilacz impulsowy", ponieważ urządzenie ma wejście sieciowe AC (zaciski L i N oraz zakres INPUT 100–240VAC) i wyjście stabilizowane DC (zaciski +V/−V oraz OUTPUT 24V, 1,5A). Dioda "DC OK" i potencjometr "ADJ" są typowe dla zasilaczy na szynę DIN.

Pełne wyjaśnienie:

Poprawna odpowiedź to "zasilacz impulsowy". Na obudowie widać jednocześnie parametry wejścia i wyjścia: INPUT 100–240VAC oraz OUTPUT 24V (z prądem 1,5A) i symbolem prądu stałego. Do tego dochodzą charakterystyczne zaciski: L i N (zasilanie sieciowe AC) oraz +V i −V (wyjście napięcia stałego). Taki zestaw oznaczeń jest typowy dla zasilaczy impulsowych montowanych na szynie DIN, stosowanych powszechnie do zasilania automatyki 24VDC.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "sterownik PLC" – sterownik ma zwykle sekcje wejść/wyjść (I/O) opisane jako wejścia cyfrowe/analogowe, często także porty komunikacyjne. Sam napis INPUT/OUTPUT z wartościami 100–240VAC i 24V/1,5A dotyczy zasilania, a nie sygnałów sterujących.
  • "regulator temperatury" – regulator temperatury ma zaciski dla czujników (np. wejście pomiarowe) oraz wyjście sterujące elementem grzejnym/chłodzącym. W opisie takiego urządzenia oczekuje się informacji o typie czujnika, zakresie pomiarowym albo trybie sterowania, a nie o mocy/napięciu wyjściowym DC dla zasilania innych urządzeń.
  • "przekaźnik półprzewodnikowy" – SSR jest elementem przełączającym (sterowanie obciążeniem), więc kluczowe są parametry toru mocy i toru sterowania (np. napięcie sterujące, prąd obciążenia, typ AC/DC). Nie występuje tu typowe dla zasilacza rozróżnienie L/N oraz +V/−V z opisem OUTPUT 24V.

W praktyce mechatronika zasilacz impulsowy 24VDC jest "sercem" obwodów sterowania: zasila PLC, czujniki, przekaźniki i moduły komunikacyjne. Szybka identyfikacja po napisach INPUT/OUTPUT, zaciskach L/N i +V/−V oraz sygnalizacji "DC OK" jest ważna przy montażu, uruchamianiu i diagnostyce szaf sterowniczych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zasilacz impulsowy na szynę DIN?
Zasilacz impulsowy na szynę DIN to urządzenie, które przetwarza napięcie sieciowe AC na stabilizowane napięcie DC (np. 24V) i montuje się je w szafie sterowniczej na standardowej szynie. Często ma oznaczenia INPUT (AC) i OUTPUT (DC), zaciski L/N oraz +V/−V.
Jak rozpoznać zasilacz 24VDC po oznaczeniach zacisków?
Najbardziej typowe są zaciski L i N po stronie wejścia (zasilanie AC) oraz +V i −V po stronie wyjścia (napięcie stałe). Dodatkowo na obudowie zwykle jest napis OUTPUT 24V i symbol prądu stałego (linia ciągła nad przerywaną).
Dlaczego zakres wejściowy 100–240VAC wskazuje na zasilacz?
Zakres 100–240VAC oznacza, że urządzenie jest przystosowane do zasilania z sieci prądu przemiennego o szerokim zakresie napięć. Taka informacja jest typowa dla zasilaczy, które mają zapewnić stałe napięcie wyjściowe DC niezależnie od wahań sieci, a nie dla sterowników PLC czy regulatorów procesu.
Co oznacza dioda "DC OK" w zasilaczu impulsowym?
"DC OK" to sygnalizacja poprawnej pracy wyjścia DC. Zazwyczaj informuje, że na wyjściu jest prawidłowe napięcie (np. 24V) i zasilacz nie jest w stanie awarii lub przeciążenia. W diagnostyce szafy sterowniczej to szybka wskazówka, czy obwody sterowania mają zasilanie.
Do czego służy potencjometr "ADJ" w zasilaczu DIN?
"ADJ" to regulacja napięcia wyjściowego w niewielkim zakresie (często kilka–kilkanaście procent, zależnie od modelu). Używa się jej np. do skompensowania spadków napięcia na przewodach lub dopasowania napięcia do wymagań urządzeń 24VDC. Nie jest to regulator procesu (np. temperatury).
Czym różni się zasilacz impulsowy od sterownika PLC?
Zasilacz impulsowy dostarcza energię (AC→DC), a sterownik PLC realizuje logikę sterowania i ma wejścia/wyjścia sygnałowe do czujników i elementów wykonawczych. PLC opisuje się zwykle jako I/O, wejścia cyfrowe/analogowe i interfejsy komunikacyjne, a zasilacz jako INPUT/OUTPUT z wartościami napięcia i prądu.
Czym różni się zasilacz od regulatora temperatury w szafie sterowniczej?
Regulator temperatury ma wejście pomiarowe (np. dla czujnika) i wyjście sterujące grzałką lub chłodzeniem, często z nastawą wartości zadanej. Zasilacz nie mierzy temperatury ani nie steruje procesem – jego rolą jest dostarczenie stabilnego napięcia DC. Na zasilaczu dominują opisy typu INPUT/OUTPUT i zaciski +V/−V.
Czy przekaźnik półprzewodnikowy może mieć zaciski L i N?
SSR może pracować w obwodach AC i bywa montowany na szynie DIN, ale jego opis dotyczy przełączania (tor sterowania i tor mocy), a nie generowania stabilizowanego napięcia wyjściowego DC. Jeśli widzisz wyraźne OUTPUT 24V oraz +V/−V, to wskazuje na zasilacz, nie na element przełączający.
Jakie są typowe zastosowania zasilacza 24VDC w mechatronice?
24VDC zasila elementy sterowania i automatyki: sterowniki PLC, czujniki, przekaźniki, moduły I/O, układy bezpieczeństwa i komunikacji. Dzięki temu, że wiele urządzeń ma standard 24VDC, łatwiej projektować, serwisować i diagnozować instalacje w maszynach i systemach mechatronicznych.
Jak nie pomylić zasilacza DIN z innymi modułami na egzaminie?
Najpierw czytaj nadruki: szukaj jednocześnie INPUT (AC) i OUTPUT (DC). Następnie sprawdź zaciski: L/N po stronie wejścia oraz +V/−V po stronie wyjścia. Dopiero potem oceniaj elementy dodatkowe jak LED "DC OK" i "ADJ". To ogranicza zgadywanie po samym kształcie obudowy.
