KWALIFIKACJA MEC5 - CZERWIEC 2022



PYTANIE NR 29.

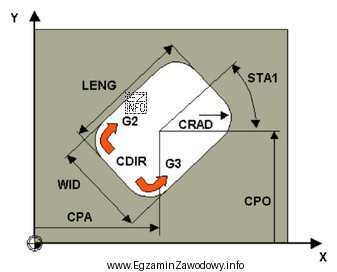

Który cykl stały frezowania przedstawiono na rysunku?
Ilustracja przedstawia schematyczny rysunek techniczny, który jest związany z cyklem frezowania kieszeni prostokątnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cykl kieszeni prostokątnej rozpoznaje się po tym, że tor narzędzia wypełnia obszar ograniczony prostymi krawędziami i narożami, a nie prowadzi wyłącznie po okręgu lub po jednej osi. Schemat takiej obróbki pokazuje wybieranie materiału wewnątrz konturu kieszeni.

Pełne wyjaśnienie:

W frezowaniu CNC cykl stały kieszeni prostokątnej służy do zautomatyzowanego wybierania materiału z obszaru zamkniętego konturem prostokąta. Na schemacie (rysunku) typowe są: obróbka wewnątrz pola, przejścia zgrubne prowadzone warstwowo lub "zawijaniem" toru oraz utrzymywanie granic w postaci prostych odcinków i naroży.

Odpowiedź "Kieszeni prostokątnej." jest właściwa, ponieważ wskazuje operację, w której celem jest wykonanie wgłębienia o kształcie prostokątnym, a tor narzędzia wynika z potrzeby usunięcia materiału z wnętrza konturu (a nie tylko wykonania jednej krzywej).

Pozostałe odpowiedzi nie pasują do typowej geometrii toru:

  • "Rowków kołowych." dotyczy obróbki o charakterze pierścienia/okręgu, gdzie tor narzędzia jest zasadniczo kołowy i skupiony na jednej średnicy lub promieniu. Taki cykl nie wypełnia prostokątnego pola.
  • "Gwintu wielokrotnego." odnosi się do gwintowania (najczęściej toczenie lub specjalne cykle gwintujące), a nie do cyklu frezowania kieszeni. Nawet przy frezowaniu gwintu (gwint frezem) geometria toru ma charakter helisy, a nie wybierania pola w kształcie prostokąta.
  • "Otworów podłużnych na okręgu." wskazuje wzór otworów/gniazd rozmieszczonych na podziałce kołowej. Rozpoznaje się go po powtarzalności elementów i odniesieniu do okręgu podziałowego, co jest inną ideą niż jednorazowe wybieranie materiału w zamkniętym konturze prostokątnym.

Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje obróbkę obszaru (wypełnianie wnętrza) czy obróbkę ścieżki (jedna krzywa/obwiednia) oraz czy widać cechy konturu: proste odcinki i naroża (kieszeń prostokątna) lub dominujący promień/okrąg (rowek kołowy, podziałka kołowa).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest cykl stały frezowania w CNC?
Cykl stały to gotowa funkcja sterowania CNC, która automatyzuje typową obróbkę (np. kieszeń, wiercenie, wzór otworów). Operator podaje parametry (wymiary, głębokość, posuw), a sterowanie samo generuje potrzebne ruchy, skracając i upraszczając program.
Jak rozpoznać na rysunku cykl kieszeni prostokątnej?
Najczęściej widać tor narzędzia, który wypełnia wnętrze obszaru o prostych krawędziach i narożach. Zamiast pojedynczego konturu pojawiają się przejścia równoległe lub spiralne, typowe dla wybierania materiału z pola ograniczonego prostokątem.
Dlaczego rowek kołowy to nie to samo co kieszeń prostokątna?
Rowek kołowy jest zdefiniowany przez promień/średnicę i ma tor zasadniczo okrężny. Kieszeń prostokątna ma granice z odcinków prostych i naroży, a obróbka polega na usunięciu materiału z wnętrza prostokątnego konturu. To inne kształty i inne strategie prowadzenia narzędzia.
Co oznacza określenie "kieszeń" w obróbce skrawaniem?
Kieszeń to wgłębienie wykonywane wewnątrz powierzchni detalu, zwykle o zadanym kształcie (np. prostokąt, koło) i określonej głębokości. W przeciwieństwie do rowka nie musi być otwarta na krawędź elementu i zwykle wymaga wybierania materiału z obszaru zamkniętego.
Jakie parametry są typowe dla cyklu kieszeni w CNC?
Typowo podaje się: wymiary kieszeni (długość, szerokość), położenie (punkt odniesienia), głębokość oraz sposób zejścia w materiał. Często dochodzą parametry naddatku na wykańczanie, krok przejścia (stepover) i liczba przejść na głębokość.
Czy gwint wielokrotny może być wykonany frezowaniem?
Tak, gwint można frezować (frezem do gwintów), ale geometria toru jest wtedy helikalna i wynika ze skoku gwintu. To inny typ ruchu niż cykl kieszeni, który ma za zadanie usuwać materiał z obszaru o zadanym kształcie. W pytaniach rozpoznawczych nie należy mieszać tych pojęć.
Jak rozpoznać "otwory podłużne na okręgu" na schemacie?
Zwykle widać powtarzalność identycznych elementów rozmieszczonych równomiernie wokół środka (podziałka kołowa). Każdy element ma kształt podłużny, a całość układa się w pierścień. To wzór, nie pojedyncza obróbka jednego zamkniętego obszaru.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu cykli z rysunku?
Najczęstsze są: skupienie się na jednym fragmencie toru (np. łuku) i pominięcie reszty, mylenie obróbki obszaru z obróbką konturu oraz wybór odpowiedzi "z przyzwyczajenia". Pomaga sprawdzenie: czy tor wypełnia pole, czy tylko biegnie po obwiedni.
Kiedy w praktyce wybiera się cykl stały zamiast ręcznego programowania ruchów?
Cykl stały wybiera się, gdy operacja jest typowa i powtarzalna (kieszeń, wiercenie, wzory). Zyskuje się krótszy program, mniejsze ryzyko pomyłek i szybszą edycję parametrów. Ręczne ruchy stosuje się częściej przy nietypowych kształtach lub szczególnych strategiach obróbki.
Jak przygotować się do zadań MEC.5 z cykli frezarskich CNC?
Warto ćwiczyć na przykładach torów narzędzia: kieszenie, rowki, kontury i podziałki. Pomaga symulacja w oprogramowaniu CNC/CAM oraz praca z instrukcją sterowania używanego w pracowni. Kluczowe jest łączenie rysunku operacji z nazwą cyklu i jego zastosowaniem.
