KWALIFIKACJA ELM6 - PAŹDZIERNIK 2016



PYTANIE NR 40.

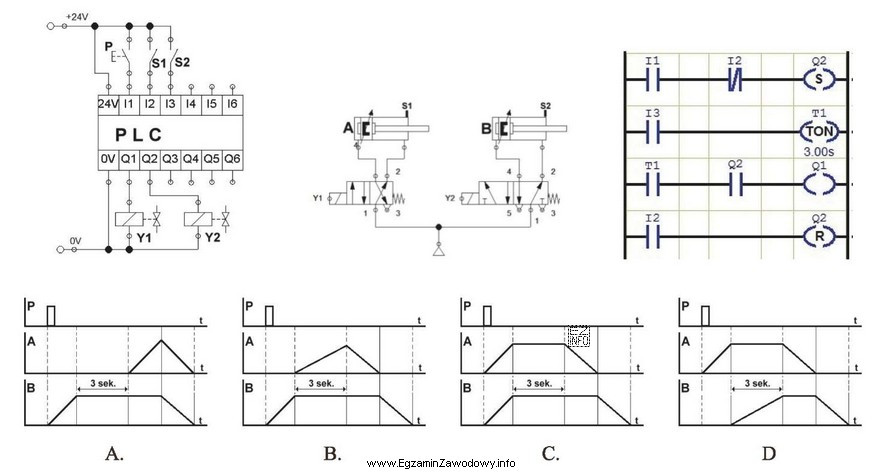

Który diagram czasowy odzwierciedla pracę układu elektropneumatycznego sterowanego za pomocą podanego programu?
Który diagram czasowy odzwierciedla pracę układu elektropneumatycznego sterowanego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując program dla układu elektropneumatycznego i porównując go z dostępnymi diagramami czasowymi, można zauważyć, że diagram A odzwierciedla sekwencję działania elementów A i B zgodnie z programem. Element A jest aktywowany i po 3 sekundach aktywuje się element B, co jest zgodne z logiką programu przedstawionego w schemacie.
