Pytanie sprawdza, czy potrafisz odróżnić dwa typowe zachowania układów czasowych w programie PLC:
- impuls (podanie "1" na wyjściu przez czas T) – wyjście włącza się po spełnieniu warunku i pozostaje aktywne przez zadany czas,
- opóźnienie (włączenie dopiero po czasie T) – wyjście nie zmienia stanu od razu, lecz dopiero po odczekaniu T od chwili spełnienia warunku.

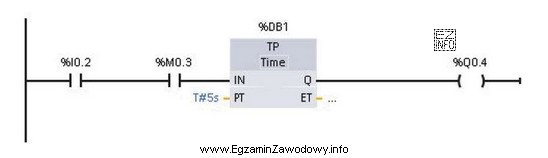

Poprawna odpowiedź mówi o sytuacji, w której jednoczesne wystąpienie sygnału "1" na wejściu I0.2 oraz na bicie pamięci M0.3 (czyli warunek typu AND) powoduje ustawienie "1" na wyjściu Q0.4 na 5 sekund. Taki opis odpowiada działaniu typowego timera impulsowego/podtrzymania: po zadziałaniu warunku wyjście jest aktywne przez T=5 s, a następnie wraca do "0".
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "…po 5 s ustawiona zostanie ‘1’…" – to opis opóźnienia załączenia. W logice impulsowej wyjście nie czeka 5 s na start, tylko działa przez 5 s od zadziałania.
- "Podanie ‘1’ na I0.2 lub M0.3…" – użycie "lub" zmienia warunek na OR, czyli wystarczyłby pojedynczy sygnał. Jeśli program wymaga jednoczesności dwóch sygnałów, OR jest inną funkcją i daje inne zachowanie.
- "…lub… po 5 s…" – łączy oba błędy naraz: błędny operator logiczny (OR zamiast AND) oraz błędny skutek czasowy (opóźnienie zamiast impulsu).
Wskazówka egzaminacyjna: zawsze ustal kolejno (1) jaki jest warunek logiczny (AND/OR), a dopiero potem (2) jak działa element czasowy (czy daje impuls, czy opóźnia zadziałanie). To zapobiega wybieraniu odpowiedzi "po słowach" typu "po 5 s".
