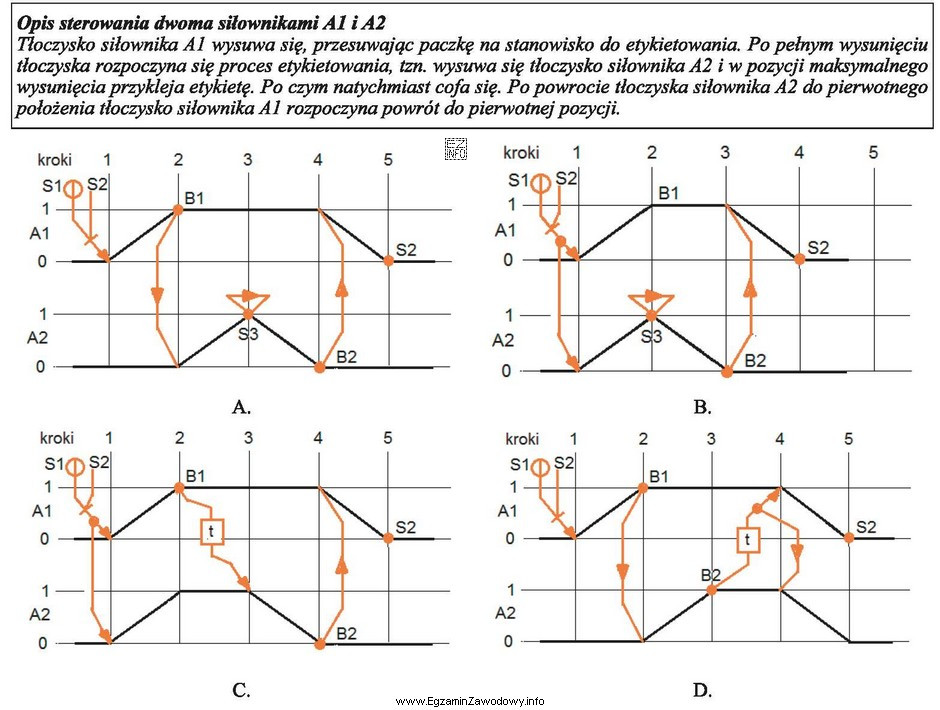

W diagramach stanów dla dwóch siłowników analizuje się moment przejścia sygnałów A1 i A2 pomiędzy poziomami 0 i 1 w kolejnych krokach. Aby poprawnie dopasować diagram do opisu sterowania, trzeba sprawdzić kolejność i czas trwania stanów: kiedy dany siłownik jest w stanie "1", w którym kroku następuje zmiana oraz czy zmiany są sekwencyjne czy równoczesne.
Poprawny jest diagram A, ponieważ pokazuje wyraźną sekwencję: najpierw zmienia się A1 (przejście 0→1 między krokami 1–2), następnie zmienia się A2 (0→1 między 2–3), potem A2 wraca (1→0 między 3–4), a na końcu A1 wraca (1→0 między 4–5). Taki przebieg odpowiada typowemu sterowaniu krokowemu, w którym drugi siłownik działa dopiero po osiągnięciu stanu przez pierwszy, a powroty nie są wykonywane jednocześnie.
Odpowiedzi z diagramami, w których oba przebiegi opadają w tym samym przedziale kroków, nie pasują do opisu sekwencji rozdzielającej powroty – sugerują równoczesne cofanie obu siłowników lub inną kolejność przejść. Diagramy zawierające dodatkowy blok "t" w torze sygnałowym wprowadzają zwłokę czasową; jeśli w opisie nie ma informacji o celowym opóźnieniu, taki wariant jest niezgodny z wymaganym sterowaniem krokowym.
Wskazówka egzaminacyjna: zawsze zaznacz na osi kroków wszystkie cztery przejścia (A1 0→1, A2 0→1, A2 1→0, A1 1→0) i porównaj je z każdym diagramem. To ogranicza błędy wynikające z patrzenia tylko na "kształt" wykresu.
