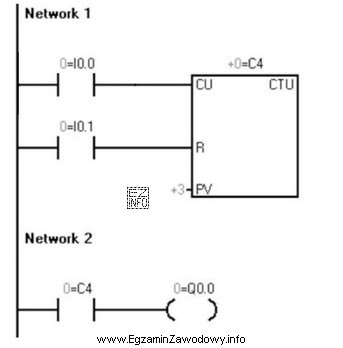

Wyjście Q0.0 w tym zadaniu wynika z działania licznika w programie sterowania. Licznik zliczający w górę zwiększa wartość bieżącą o jeden przy każdym zliczanym impulsie na wejściu. Gdy wartość bieżąca osiągnie wartość zadaną równą 3, wyjście licznika przechodzi na stan logiczny 1, co powoduje pojawienie się jedynki na Q0.0.
Poprawna jest odpowiedź: zliczeniu 3 impulsów w górę, ponieważ dokładnie opisuje spełnienie progu zliczania ustawionego na 3 w liczniku działającym w trybie inkrementacji.
Pozostałe odpowiedzi są niepoprawne:
- zliczeniu 3 impulsów w dół dotyczy innego trybu pracy (dekrementacji), więc nie odpowiada warunkowi ustawienia wyjścia licznika w górę.
- zliczeniu 4 impulsów w dół łączy błędny kierunek zliczania z inną liczbą impulsów, przez co nie opisuje zadziałania tego układu.
- zliczeniu 4 impulsów w górę wskazuje zbyt wysoki próg; jeśli próg wynosi 3, to wyjście powinno zmienić stan już po trzecim impulsie.
Wskazówka egzaminacyjna: zawsze sprawdzaj dwa elementy jednocześnie: kierunek zliczania (w górę/w dół) oraz wartość progu, przy którym blok wystawia stan 1 na wyjściu.
